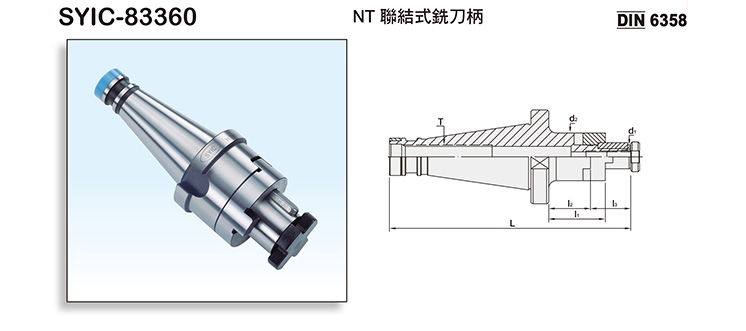

NT/COMBI Shell End Mill Arbor

Product Introduction
- Shank includes removable ring, nut and spanner.
- Can purchase removable ring, nut, and spanner separately.
- Please inform the draw bar size when making an order.
MODEL NO. | TYPE d1 - l1 | L | l2 | l3 | d2 | T | WEIGHT (KGS) |
---|---|---|---|---|---|---|---|
SYIC - 83362 | NT30 x CSR16 - 25 | 120 | 27 | 17 | 32 | 1/2" - 12 or M12 x 1.75P | 1.4 |
SYIC - 83364 | NT30 x CSR22 - 25 | 122 | 31 | 19 | 40 | 1/2" - 12 or M12 x 1.75P | 1.6 |
SYIC - 83366 | NT30 x CSR27 - 25 | 124 | 33 | 21 | 48 | 1/2" - 12 or M12 x 1.75P | 1.8 |
SYIC - 83372 | NT40 x CSR16 - 40 | 162 | 27 | 17 | 32 | 5/8" - 11 or M16 x 2.0P | 2.2 |
SYIC - 83374 | NT40 x CSR22 - 40 | 164 | 31 | 19 | 40 | 5/8" - 11 or M16 x 2.0P | 2.4 |
SYIC - 83376 | NT40 x CSR27 - 40 | 166 | 33 | 21 | 48 | 5/8" - 11 or M16 x 2.0P | 2.6 |
SYIC - 83378 | NT40 x CSR32 - 40 | 169 | 38 | 24 | 58 | 5/8" - 11 or M16 x 2.0P | 2.8 |
SYIC - 83380 | NT40 x CSR40 - 40 | 172 | 41 | 27 | 70 | 5/8" - 11 or M16 x 2.0P | 3 |
SYIC - 83382 | NT50 x CSR16 - 40 | 199 | 27 | 17 | 32 | 1" - 8 or M24 x 3.0P | 4.4 |
SYIC - 83384 | NT50 x CSR22 - 40 | 201 | 31 | 19 | 40 | 1" - 8 or M24 x 3.0P | 4.6 |
SYIC - 83386 | NT50 x CSR27 - 40 | 203 | 33 | 21 | 48 | 1" - 8 or M24 x 3.0P | 4.8 |
SYIC - 83388 | NT50 x CSR32 - 40 | 206 | 38 | 24 | 58 | 1" - 8 or M24 x 3.0P | 5 |
SYIC - 83390 | NT50 x CSR40 - 40 | 209 | 41 | 27 | 70 | 1" - 8 or M24 x 3.0P | 5.2 |
SYIC - 83392 | NT50 x CSR50 - 40 | 212 | 46 | 30 | 90 | 1" - 8 or M24 x 3.0P | 5.4 |
