產品名稱 : PSC三角錐狀替換型活動頂心
產品描述
proimages/taper_icon/PSC-icon..jpg
  • PSC三角錐接口設計，具有三面拘束抗彎曲剛性及優越的重複定位精度(±2µm)。
  • 尖部替換式設計。搭配頂尖子，偏擺精度5µm內。
  • 特殊防水蓋設計，可防止切削液進入，延長使用壽命。
  • 軸承軸向力(推力) 2,100 kgs；軸承徑向力(載重) 2,930 kgs。
  • 最高轉速：4,500RPM
  • 適用機台：CNC車床、車銑複合機、專用機與4、5軸具加裝尾座立式中心加工機。
  • 適用加工：長軸心工件；中、重車削加工；銑削加工。
     proimages/Products/Accessories/Live_center/PSC_interchangeable_type_live_center/PSC_Interchangeable_Type_Live_Center-application.jpg
series

PSC三角錐狀替換型活動頂心

proimages/Products/Accessories/Live_center/PSC_interchangeable_type_live_center/PSC_interchangeable_type_live_center-figure.png

MODEL NO.TYPEl1l2Dd1WEIGHT
(KGS)
5141-229-050-105  PSC40xLC50-105
(W/ Ø6, Ø8, Ø10, Ø12, Ø32 tips)		 105 83 50 1.05
5142-229-050-105  PSC50xLC50-105
(W/ Ø6, Ø8, Ø10, Ø12, Ø32 tips)		 105 83 50 25 1.3
5142-229-050-120  PSC50xLC50-120
(W/ Ø6, Ø8, Ø10, Ø12, Ø32 tips)		 120 98 50 25 1.5
5143-229-068-145 PSC63xLC68-145
 (W/ Ø8, Ø10, Ø12, Ø26, Ø50 tips)		 145 114.4 68 30 3.1
5144-229-068-140 PSC80xLC68-140
 (W/ Ø8, Ø10, Ø12, Ø26, Ø50 tips)		 140 122.4 68 30 3.85
series

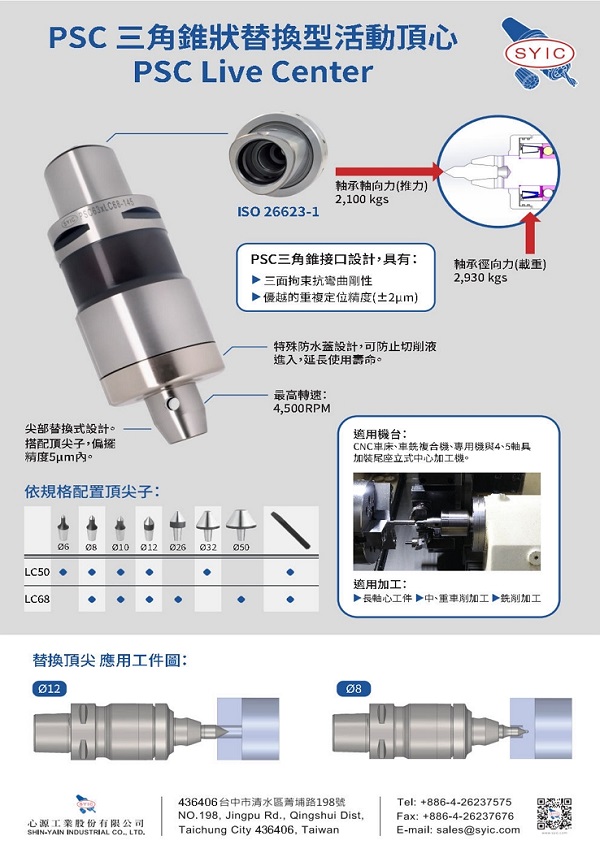

proimages/Products/Accessories/Live_center/PSC_interchangeable_type_live_center/PSC_Live_Center-zh-cover.jpg
