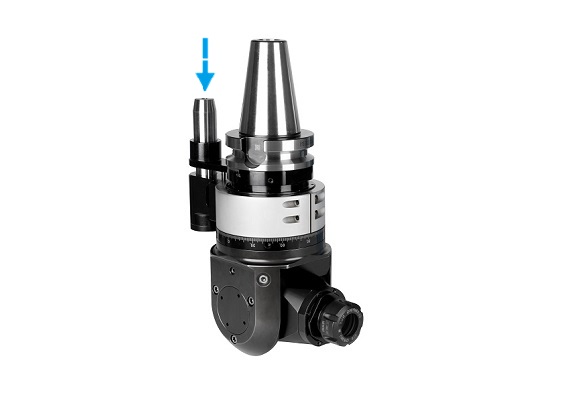

SAU萬向角度頭
產品名稱 : SAU萬向角度頭
產品描述
proimages/taper_icon/BT-icon..jpg proimages/taper_icon/CAT-icon..jpg

心軸可調整0°~90°,適用加工複雜平面工件!

  • 適用加工:心軸可調整0°到90°,適用於加工複雜平面的工件,如:傾斜面上銑削、模具逃隙加工及脫模角加工、內R角加工、以球形銑刀避開前端進行加工等多種加工應用。
  • 建議切削深度 ≤ 4mm (建議值,需視設備剛性調整)。
  • 最高轉速:4000rpm。
  • 最大扭力值:40N・m。
  • 給水/出水方式:冷切液由定位梢進水,由萬向曲管出水。
  • 可耐最高水壓:20kgf/cm2。
  • 心軸轉向:與主軸反向。
  • 可適用ATC自動換刀系統。

proimages/Products/Angle_head_holder/SAU/SAU_feature_picture.jpg
series

SAU萬向銑削頭

proimages/Products/Angle_head_holder/SAU/SAU_figure..jpg

MODEL NO.TYPELl1STORQUECOLLETSIZE RANGEWEIGHT
(KGS)
5012-789-323-328 BT50xSAU32E-328 328 200 110 40 N-m ER32 3 ~ 20 20.9
英制
5032-789-323-333 CAT50xSAU32E-13.1" 13.1 7.87 4.33 40 N-m ER32 3 ~ 20 21.5
series
proimages/New-Product/SAU_Angle_Head_Holder-zh-600.jpg
series
SAU萬向銑削頭安裝演示
