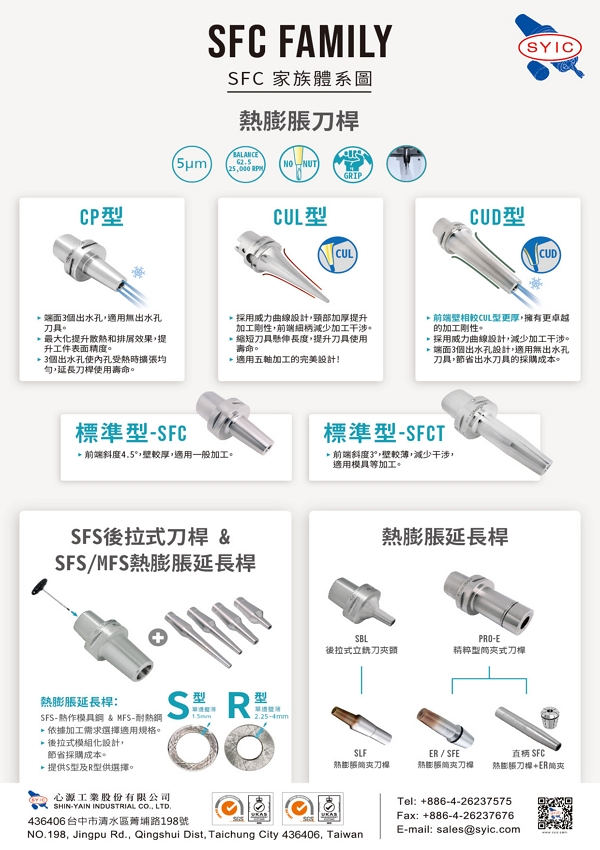

SFC熱膨脹刀桿(出水孔型)

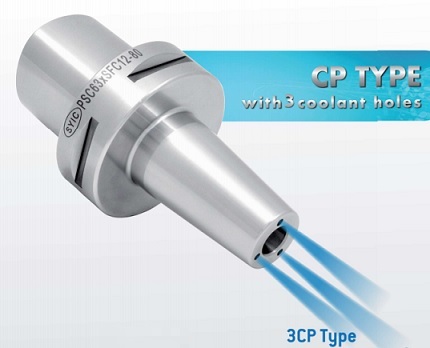

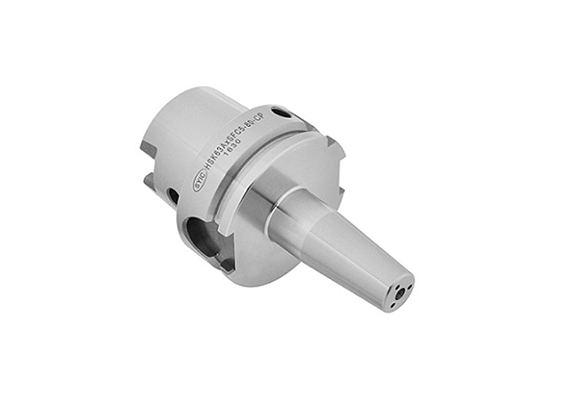

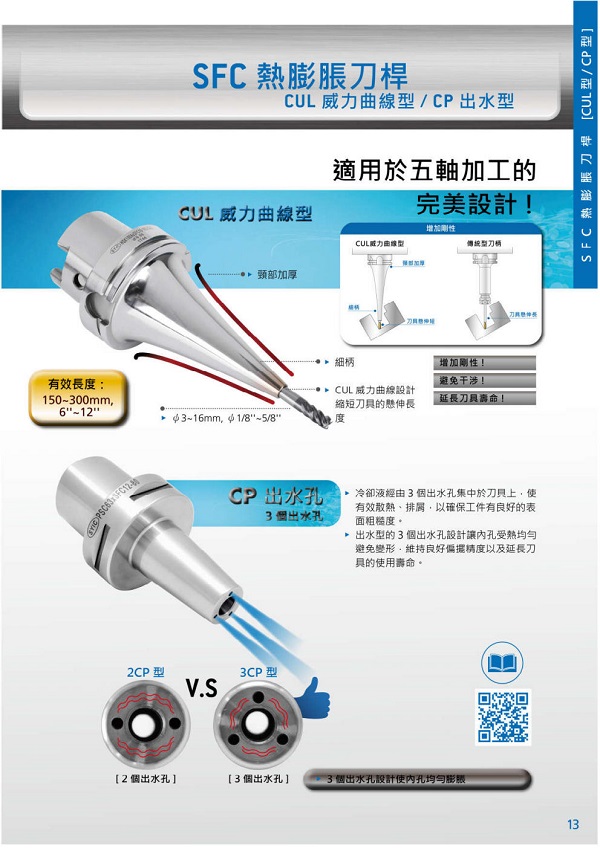

SFC Shrink Fit Chuck (With CP Coolant Hole)

series

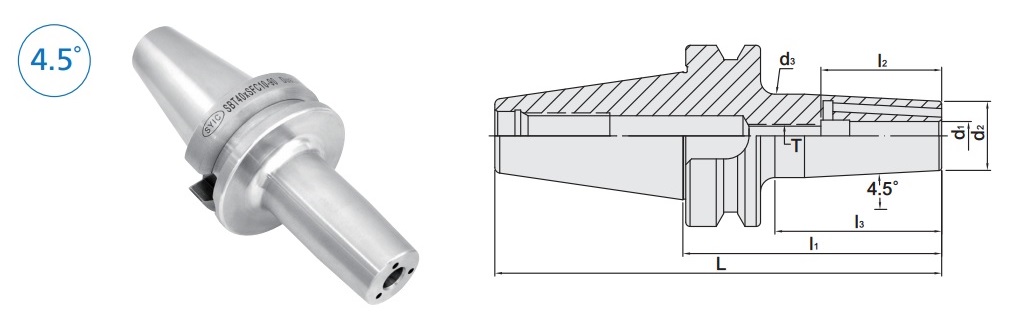

BT/SFC熱膨脹刀桿(出水孔型)

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/BT-SFC-CP_figure.jpg

MODEL NO.	TYPE	L	l1	l2	l3	d1	d2	d3	T	最小扭力 N.m	WEIGHT (KGS)
5010-801-006-060	BT30xSFC6-60-CP	108.4	60	36	33	6	23	28.2	M5	18	0.70
5010-801-006-080	BT30xSFC6-80-CP	128.4	80	36	53	6	21	27	M5	18	0.86
5010-801-008-060	BT30xSFC8-60-CP	108.4	60	36	33	8	23	28.2	M6	35	0.52
5010-801-008-080	BT30xSFC8-80-CP	128.4	80	36	53	8	21	27	M6	35	0.58
5010-801-010-060	BT30xSFC10-60-CP	108.4	60	42	35	10	27	29.4	M8	65	0.52
5010-801-010-080	BT30xSFC10-80-CP	128.4	80	42	53	10	24	32	M8	65	0.64
5010-801-012-060	BT30xSFC12-60-CP	108.4	60	47	36	12	27	32.6	M10	110	0.52
5010-801-012-080	BT30xSFC12-80-CP	128.4	80	47	53	12	24	32	M10	110	0.62
5010-801-014-065	BT30xSFC14-65-CP	113.4	65	47	41	14	30	36.4	M10	150	0.57
5010-801-014-080	BT30xSFC14-80-CP	128.4	80	47	55	14	27	34	M10	150	0.69
5010-801-016-065	BT30xSFC16-65-CP	113.4	65	50	41	16	30	36.4	M12	200	0.55
5010-801-016-080	BT30xSFC16-80-CP	128.4	80	50	55	16	27	34	M12	200	0.65
5010-801-018-070	BT30xSFC18-70-CP	118.4	70	50	46	18	35.5	40.5	M12	250	0.72
5010-801-018-090	BT30xSFC18-90-CP	138.4	90	50	66	18	33	40.5	M12	250	0.87
5010-801-020-070	BT30xSFC20-70-CP	118.4	70	52	46	20	35.5	40.5	M16	320	0.70
5010-801-020-090	BT30xSFC20-90-CP	138.4	90	52	66	20	33	40.5	M16	320	0.81
5011-801-006-090	BT40xSFC6-90-CP	155.4	90	36	58	6	21	27	M5	18	1.23
5011-801-006-130	BT40xSFC6-130-CP	195.4	130	36	93	6	21	27	M5	18	1.41
5011-801-006-160	BT40xSFC6-160-CP	225.4	160	36	123	6	21	27	M5	18	1.54
5011-801-006-200	BT40xSFC6-200-CP	265.4	200	36	163	6	21	27	M5	18	1.72
5011-801-008-090	BT40xSFC8-90-CP	155.4	90	36	58	8	21	27	M6	35	1.23
5011-801-008-130	BT40xSFC8-130-CP	195.4	130	36	93	8	21	27	M6	35	1.41
5011-801-008-160	BT40xSFC8-160-CP	225.4	160	36	123	8	21	27	M6	35	1.54
5011-801-008-200	BT40xSFC8-200-CP	265.4	200	36	163	8	21	27	M6	35	1.72
5011-801-010-090	BT40xSFC10-90-CP	155.4	90	52	58	10	24	32	M8	65	1.48
5011-801-010-130	BT40xSFC10-130-CP	195.4	130	52	93	10	24	32	M8	65	1.66
5011-801-010-160	BT40xSFC10-160-CP	225.4	160	52	123	10	24	32	M8	65	1.79
5011-801-010-200	BT40xSFC10-200-CP	265.4	200	52	163	10	24	32	M8	65	1.97
5011-801-012-090	BT40xSFC12-90-CP	155.4	90	52	58	12	24	32	M10	110	1.68
5011-801-012-130	BT40xSFC12-130-CP	195.4	130	52	93	12	24	32	M10	110	1.86
5011-801-012-160	BT40xSFC12-160-CP	225.4	160	52	123	12	24	32	M10	110	1.99
5011-801-012-200	BT40xSFC12-200-CP	265.4	200	52	163	12	24	32	M10	110	2.17
5011-801-014-090	BT40xSFC14-90-CP	155.4	90	52	53	14	27	34	M10	150	1.76
5011-801-014-130	BT40xSFC14-130-CP	195.4	130	52	93	14	27	34	M10	150	1.94
5011-801-014-160	BT40xSFC14-160-CP	225.4	160	52	123	14	27	34	M10	150	2.07
5011-801-014-200	BT40xSFC14-200-CP	265.4	200	52	163	14	27	34	M10	150	2.25

BT/SFCT熱膨脹刀桿(出水孔型)

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/BT-SFCT-CP_figure.jpg

MODEL NO.	TYPE	L	l1	l2	l3	d1	d2	d3	T	最小扭力 N.m	WEIGHT (KGS)
5010-794-004-080	BT30xSFCT4-80-CP	128.4	80	20	53	4	21	26	M6	18	0.42
5010-794-005-080	BT30xSFCT5-80-CP	128.4	80	20	53	5	21	26	M6	18	0.54
5010-794-006-080	BT30xSFCT6-80-CP	128.4	80	36	53	6	21	26	M5	18	0.64
5010-794-008-080	BT30xSFCT8-80-CP	128.4	80	36	53	8	21	26	M6	35	0.56
5010-794-010-080	BT30xSFCT10-80-CP	128.4	80	42	53	10	24	29	M8	65	0.66
5010-794-012-080	BT30xSFCT12-80-CP	128.4	80	52	53	12	24	29	M10	110	0.66
5010-794-014-080	BT30xSFCT14-80-CP	128.4	80	52	46	14	24	32	M10	150	0.58
5010-794-016-080	BT30xSFCT16-80-CP	128.4	80	52	55	16	27	32	M12	200	0.60
5010-794-018-090	BT30xSFCT18-90-CP	138.4	90	52	66	18	33	38	M12	250	0.80
5010-794-020-090	BT30xSFCT20-90-CP	138.4	90	52	66	20	33	38	M16	320	0.76
5010-794-025-100	BT30xSFCT25-100-CP	148.4	100	58	78	25	44	49	M20	500	1.17
5011-794-004-090	BT40xSFCT4-90-CP	155.4	90	20	53	4	21	26	M6	18	1.01
5011-794-005-090	BT40xSFCT5-90-CP	155.4	90	20	58	5	21	26	M6	18	1.07
5011-794-006-090	BT40xSFCT6-90-CP	155.4	90	36	58	6	21	26	M5	18	1.15
5011-794-008-090	BT40xSFCT8-90-CP	155.4	90	36	58	8	21	26	M6	35	1.15
5011-794-010-090	BT40xSFCT10-90-CP	155.4	90	42	58	10	24	29	M8	65	1.20
5011-794-012-090	BT40xSFCT12-90-CP	155.4	90	52	58	12	24	29	M10	110	1.19
5011-794-014-090	BT40xSFCT14-90-CP	155.4	90	52	58	14	27	32	M10	150	1.24
5011-794-016-090	BT40xSFCT16-90-CP	155.4	90	52	58	16	27	32	M12	200	1.21
5011-794-018-100	BT40xSFCT18-100-CP	165.4	100	52	68	18	33	38	M12	250	1.42
5011-794-019-090	BT40xSFCT19-90-CP	155.4	90	60	58	19	33	38	M16	250	1.40
5011-794-020-100	BT40xSFCT20-100-CP	165.4	100	52	68	20	33	38	M16	320	1.38
5011-794-024-090	BT40xSFCT24-90-CP	155.4	90	72	61	24	44	49	M20	500	1.36
5011-794-025-100	BT40xSFCT25-100-CP	165.4	100	58	71	25	44	49	M20	500	1.66
5011-794-032-100	BT40xSFCT32-100-CP	165.4	100	58	71	32	44	49	M20	550	1.52
5012-794-004-100	BT50xSFCT4-100-CP	201.8	100	20	52	4	21	26	M6	18	3.86
5012-794-005-100	BT50xSFCT5-100-CP	201.8	100	20	57	5	21	26	M6	18	3.86
5012-794-006-100	BT50xSFCT6-100-CP	201.8	100	36	57	6	21	26	M5	18	3.92
5012-794-008-100	BT50xSFCT8-100-CP	201.8	100	36	52	8	21	26	M6	35	3.92
5012-794-010-100	BT50xSFCT10-100-CP	201.8	100	42	58	10	24	29	M8	65	3.90
5012-794-012-100	BT50xSFCT12-100-CP	201.8	100	52	52	12	24	29	M10	110	3.94
5012-794-014-100	BT50xSFCT14-100-CP	201.8	100	52	57	14	27	32	M10	150	4.02
5012-794-016-100	BT50xSFCT16-100-CP	201.8	100	52	52	16	27	32	M12	200	3.96
5012-794-018-110	BT50xSFCT18-110-CP	211.8	110	52	62	18	33	38	M12	250	4.18
5012-794-020-110	BT50xSFCT20-110-CP	211.8	110	52	67	20	33	38	M16	320	4.14
5012-794-025-110	BT50xSFCT25-110-CP	211.8	110	58	67	25	44	49	M20	500	4.46
5012-794-032-110	BT50xSFCT32-110-CP	211.8	110	58	67	32	44	49	M20	550	4.30

CAT/SFC熱膨脹刀桿(出水孔型)

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/CAT-SFC-CP_figure.jpg

MODEL NO.	TYPE	L	l1	l2	l3	d1	d2	d3	T	最小扭力 N.m	WEIGHT (KGS)
5031-801-003-100	CAT40xSFC3-100-CP	168.249	100	18	55	3	16	22	M8	18	1.04
5031-801-004-100	CAT40xSFC4-100-CP	168.249	100	20	60	4	14	22	-	18	1.06
5031-801-005-100	CAT40xSFC5-100-CP	168.249	100	20	60	5	16	22	M8	18	1.12
5031-801-006-100	CAT40xSFC6-100-CP	168.249	100	36	54	6	21	27	M5	18	1.23
5031-801-006-150	CAT40xSFC6-150-CP	218.249	150	36	104	6	21	27	M5	18	1.39
5031-801-008-100	CAT40xSFC8-100-CP	168.249	100	36	54	8	21	27	M6	35	1.22
5031-801-008-150	CAT40xSFC8-150-CP	218.249	150	36	104	8	21	27	M6	35	1.39
5031-801-010-100	CAT40xSFC10-100-CP	168.249	100	42	56	10	24	32	M8	65	1.28
5031-801-010-150	CAT40xSFC10-150-CP	218.249	150	42	106	10	24	32	M8	65	1.53
5031-801-012-100	CAT40xSFC12-100-CP	168.249	100	47	59	12	24	33.3	M10	110	1.27
5031-801-012-150	CAT40xSFC12-150-CP	218.249	150	47	104	12	24	32	M10	110	1.52
5031-801-014-095	CAT40xSFC14-95.3-CP	163.549	95.3	47	59	14	27	34	M10	150	1.27
5031-801-014-100	CAT40xSFC14-100-CP	168.249	100	47	59	14	27	34	M10	150	1.31
5031-801-014-152	CAT40xSFC14-152.4-CP	220.649	152.4	47	112	14	27	34	M10	150	1.62
5031-801-016-095	CAT40xSFC16-95.3-CP	163.549	95.3	50	54	16	27	34	M12	200	1.25
5031-801-016-100	CAT40xSFC16-100-CP	168.249	100	50	59	16	27	34	M12	200	1.28
5031-801-016-160	CAT40xSFC16-160-CP	228.249	160	50	119	16	27	34	M12	200	1.64
5031-801-018-100	CAT40xSFC18-100-CP	168.249	100	50	63	18	33	42	M12	250	1.43
5031-801-020-080	CAT40xSFC20-80-CP	148.249	80	52	42	20	33	39	M16	320	1.20
5032-801-006-100	CAT50xSFC6-100-CP	201.6	100	36	62	6	21	27	M5	18	3.21
5032-801-006-150	CAT50xSFC6-150-CP	251.6	150	36	101	6	21	27	M5	18	3.42
5032-801-008-100	CAT50xSFC8-100-CP	201.6	100	36	60	8	21	27	M6	35	3.21
5032-801-008-150	CAT50xSFC8-150-CP	251.6	150	36	101	8	21	27	M6	35	3.41
5032-801-010-100	CAT50xSFC10-100-CP	201.6	100	42	60	10	24	32	M8	65	3.27
5032-801-010-150	CAT50xSFC10-150-CP	251.6	150	42	91	10	24	32	M8	65	3.74
5032-801-012-100	CAT50xSFC12-100-CP	201.6	100	47	62	12	24	32	M10	110	3.26
5032-801-012-150	CAT50xSFC12-150-CP	251.6	150	47	91	12	24	32	M10	110	3.71
5032-801-014-100	CAT50xSFC14-100-CP	201.6	100	47	62	14	27	34	M10	150	3.31
5032-801-014-150	CAT50xSFC14-150-CP	251.6	150	47	92	14	27	34	M10	150	3.79
5032-801-016-100	CAT50xSFC16-100-CP	201.6	100	50	62	16	27	34	M12	200	3.29
5032-801-016-160	CAT50xSFC16-160-CP	261.6	160	50	102	16	27	34	M12	200	3.83
5032-801-018-100	CAT50xSFC18-100-CP	201.6	100	50	62	18	33	42	M12	250	3.45
5032-801-020-080	CAT50xSFC20-80-CP	181.6	80	52	35	20	33	42	M16	320	3.26
5032-801-025-100	CAT50xSFC25-100-CP	201.6	100	58	62	25	44	53	M20	500	3.69
5032-801-032-100	CAT50xSFC32-100-CP	201.6	100	58	62	32	44	53	M20	550	3.55
英制
5031-801-A08-350	CAT40xSFC1/8"-3.5"-CP	6.187	3.5	0.79	1.75	0.125	0.63	0.87	M6	18	1.03
5031-801-A08-500	CAT40xSFC1/8"-5"-CP	7.687	5	0.79	3.56	0.125	0.63	0.87	-	18	1.11
5031-801-A12-350	CAT40xSFC3/16"-3.5"-CP	6.187	3.5	0.79	1.75	0.1875	0.63	0.87	M6	18	1.04
5031-801-A12-500	CAT40xSFC3/16"-5"-CP	7.687	5	0.79	3.42	0.1875	0.63	0.87	M6	18	1.10
5031-801-A16-300	CAT40xSFC1/4"-3"-CP	5.687	3	1.42	1.56	0.25	0.71	0.94	M5	18	1.09
5031-801-A16-350	CAT40xSFC1/4"-3.5"-CP	6.187	3.5	1.42	2	0.25	0.71	0.94	M5	18	1.12
5031-801-A16-500	CAT40xSFC1/4"-5"-CP	7.687	5	1.42	3.12	0.25	0.71	1.06	M5	18	1.29
5031-801-A16-600	CAT40xSFC1/4"-6"-CP	8.687	6	1.42	4.44	0.25	0.71	1.37	M5	18	1.49
5031-801-A20-350	CAT40xSFC5/16"-3.5"-CP	6.187	3.5	1.42	2.06	0.3125	0.79	1.06	M6	35	1.14
5031-801-A20-500	CAT40xSFC5/16"-5"-CP	7.687	5	1.42	3.12	0.3125	0.79	1.06	M6	35	1.30
5031-801-A24-300	CAT40xSFC3/8"-3"-CP	5.687	3	1.65	1.56	0.375	0.94	1.18	M8	65	1.15
5031-801-A24-375	CAT40xSFC3/8"-3.75"-CP	6.437	3.75	1.65	2.31	0.375	0.94	1.26	M8	65	1.24
5031-801-A24-500	CAT40xSFC3/8"-5"-CP	7.687	5	1.65	3.56	0.375	0.94	1.26	M8	65	1.46
5031-801-A24-600	CAT40xSFC3/8"-6"-CP	8.687	6	1.65	4.44	0.375	0.94	1.37	M8	65	1.66
5031-801-A32-300	CAT40xSFC1/2"-3"-CP	5.687	3	2.05	1.56	0.5	1.1	1.34	M10	110	1.19
5031-801-A32-375	CAT40xSFC1/2"-3.75"-CP	6.437	3.75	2.05	2.31	0.5	1.1	1.34	M10	110	1.30
5031-801-A32-500	CAT40xSFC1/2"-5"-CP	7.687	5	2.05	3.5	0.5	1.1	1.34	M10	110	1.52
5031-801-A32-600	CAT40xSFC1/2"-6"-CP	8.687	6	2.05	4.49	0.5	1.1	1.34	M10	110	1.68
5031-801-A40-375	CAT40xSFC5/8"-3.75"-CP	6.437	3.75	1.97	2.17	0.625	1.06	1.34	M12	200	1.27
5031-801-A48-300	CAT40xSFC3/4"-3"-CP	5.687	3	2.04	1.62	0.75	1.42	1.65	M16	320	1.24
5031-801-A48-400	CAT40xSFC3/4"-4"-CP	6.687	4	2.04	2.62	0.75	1.42	1.65	M16	320	1.49
5031-801-A48-500	CAT40xSFC3/4"-5"-CP	7.687	5	2.04	3.44	0.75	1.26	1.37	M16	320	1.48
5031-801-A48-600	CAT40xSFC3/4"-6"-CP	8.687	6	2.04	4.44	0.75	1.26	1.37	M16	320	1.64
5031-801-A64-300	CAT40xSFC1"-3"-CP	5.687	3	2.09	1.62	1	1.81	2.04	M20	500	1.34
5031-801-A64-400	CAT40xSFC1"-4"-CP	6.687	4	2.28	2.62	1	1.81	2.09	M20	500	1.73
5031-801-A64-600	CAT40xSFC1"-6"-CP	8.687	6	2.28	4.54	1	1.81	2.09	M20	500	2.51
5031-801-A72-400	CAT40xSFC1-1/4"-4"-CP	6.687	4	2.28	2.62	1.25	1.81	2.09	M20	550	1.60
5032-801-A12-354	CAT50xSFC3/16"-3.54"-CP	7.54	3.54	0.79	1.98	0.1875	0.63	0.87	M6	18	3.04
5032-801-A16-354	CAT50xSFC1/4"-3.54"-CP	7.54	3.54	1.42	2.04	0.25	0.71	1.03	M5	18	3.13
5032-801-A20-354	CAT50xSFC5/16"-3.54"-CP	7.54	3.54	1.42	2.04	0.3125	0.79	1.06	M6	35	3.15
5032-801-A24-394	CAT50xSFC3/8"-3.94"-CP	7.94	3.94	1.65	2.36	0.375	0.94	1.26	M8	65	3.27
5032-801-A32-394	CAT50xSFC1/2"-3.94"-CP	7.94	3.94	1.85	2.36	0.5	1.1	1.34	M10	110	3.33
5032-801-A40-394	CAT50xSFC5/8"-3.94"-CP	7.94	3.94	1.97	2.36	0.625	1.06	1.34	M12	200	3.29
5032-801-A48-413	CAT50xSFC3/4"-4.13"-CP	8.13	4.13	2.04	2.56	0.75	1.42	1.65	M16	320	3.52
5032-801-A48-600	CAT50xSFC3/4"-6"-CP	10	6	2.04	4.42	0.75	1.42	1.65	M16	320	4.03
5032-801-A64-413	CAT50xSFC1"-4.13"-CP	8.13	4.13	2.28	2.71	1	1.81	2.09	M20	500	3.81
5032-801-A64-600	CAT50xSFC1"-6"-CP	10	6	2.28	4.12	1	1.81	2.09	M20	500	4.56
5032-801-A72-413	CAT50xSFC1-1/4"-4.13"-CP	8.13	4.13	2.28	2.63	1.25	1.81	2.09	M20	550	3.68
5032-801-A72-472	CAT50xSFC1-1/4"-4.72"-CP	8.72	4.72	2.28	3.22	1.25	1.81	2.09	M20	550	3.90
5032-801-A72-600	CAT50xSFC1-1/4"-6"-CP	10	6	2.28	4.12	1.25	1.81	2.09	M20	550	4.43

DAT/SFC熱膨脹刀桿(出水孔型)

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/DAT-SFC-CP_figure.jpg

MODEL NO.	TYPE	L	l1	l2	l3	d1	d2	d3	T	最小扭力 N.m	WEIGHT (KGS)
5050-801-006-060	DAT30xSFC6-60-CP	107.8	60	36	38.1	6	23	29	M5	18	0.53
5050-801-006-080	DAT30xSFC6-80-CP	127.8	80	36	55	6	21	27	M5	18	0.58
5050-801-008-060	DAT30xSFC8-60-CP	107.8	60	36	38.1	8	23	29	M6	35	0.52
5050-801-008-080	DAT30xSFC8-80-CP	127.8	80	36	55	8	21	27	M6	35	0.58
5050-801-010-060	DAT30xSFC10-60-CP	107.8	60	42	38.1	10	27	29	M8	65	0.56
5050-801-010-080	DAT30xSFC10-80-CP	127.8	80	42	55	10	24	32	M8	65	0.64
5050-801-012-060	DAT30xSFC12-60-CP	107.8	60	47	38.1	12	27	33	M10	110	0.56
5050-801-012-080	DAT30xSFC12-80-CP	127.8	80	47	55	12	24	32	M10	110	0.62
5050-801-016-065	DAT30xSFC16-65-CP	112.8	65	50	44.9	16	30	37	M12	200	0.64
5050-801-016-080	DAT30xSFC16-80-CP	127.8	80	50	55	16	27	34	M12	200	0.64
5050-801-020-070	DAT30xSFC20-70-CP	117.8	70	52	50	20	35.5	40.5	M16	320	0.70
5051-801-006-080	DAT40xSFC6-80-CP	148.4	80	36	55.9	6	21	27	M5	18	1.03
5051-801-006-130	DAT40xSFC6-130-CP	198.4	130	36	105.9	6	21	27	M5	18	1.25
5051-801-006-160	DAT40xSFC6-160-CP	228.4	160	36	105.9	6	21	27	M5	18	1.38
5051-801-006-200	DAT40xSFC6-200-CP	268.4	200	36	146	6	21	27	M5	18	1.56
5051-801-008-080	DAT40xSFC8-80-CP	148.4	80	36	55.9	8	21	27	M6	35	0.93
5051-801-008-130	DAT40xSFC8-130-CP	198.4	130	36	105.9	8	21	27	M6	35	1.24
5051-801-008-160	DAT40xSFC8-160-CP	228.4	160	36	105.9	8	21	27	M6	35	1.37
5051-801-008-200	DAT40xSFC8-200-CP	268.4	200	36	146	8	21	27	M6	35	1.55
5051-801-010-080	DAT40xSFC10-80-CP	148.4	80	42	55.9	10	24	32	M8	65	1.21
5051-801-010-130	DAT40xSFC10-130-CP	198.4	130	42	105.9	10	24	32	M8	65	1.52
5051-801-010-160	DAT40xSFC10-160-CP	228.4	160	42	105.9	10	24	32	M8	65	1.65
5051-801-010-200	DAT40xSFC10-200-CP	268.4	200	42	146	10	24	32	M8	65	1.83
5051-801-012-080	DAT40xSFC12-80-CP	148.4	80	47	55.9	12	24	32	M10	110	1.01
5051-801-012-130	DAT40xSFC12-130-CP	198.4	130	47	105.9	12	24	32	M10	110	1.50
5051-801-012-160	DAT40xSFC12-160-CP	228.4	160	47	105.9	12	24	32	M10	110	1.45
5051-801-012-200	DAT40xSFC12-200-CP	268.4	200	47	146	12	24	32	M10	110	1.81
5051-801-014-080	DAT40xSFC14-80-CP	148.4	80	47	55.9	14	27	34	M10	150	0.89
5051-801-014-130	DAT40xSFC14-130-CP	198.4	130	47	105.9	14	27	34	M10	150	1.38
5051-801-014-160	DAT40xSFC14-160-CP	228.4	160	47	105.9	14	27	34	M10	150	1.33
5051-801-014-200	DAT40xSFC14-200-CP	268.4	200	47	146	14	27	34	M10	150	1.93
5051-801-016-080	DAT40xSFC16-80-CP	148.4	80	50	55.9	16	27	34	M12	200	1.09
5051-801-016-130	DAT40xSFC16-130-CP	198.4	130	50	105.9	16	27	34	M12	200	1.44
5051-801-016-160	DAT40xSFC16-160-CP	228.4	160	50	105.9	16	27	34	M12	200	1.65
5051-801-016-200	DAT40xSFC16-200-CP	268.4	200	50	146	16	27	34	M12	200	1.93
5051-801-018-080	DAT40xSFC18-80-CP	148.4	80	50	57.9	18	33	42	M12	250	1.23
5051-801-018-130	DAT40xSFC18-130-CP	198.4	130	50	107.9	18	33	42	M12	250	1.76
5051-801-018-160	DAT40xSFC18-160-CP	228.4	160	50	107.9	18	33	42	M12	250	2.08
5051-801-018-200	DAT40xSFC18-200-CP	268.4	200	50	147.9	18	33	42	M12	250	2.51
5051-801-020-080	DAT40xSFC20-80-CP	148.4	80	52	57.9	20	33	42	M16	320	1.21
5051-801-020-130	DAT40xSFC20-130-CP	198.4	130	52	107.9	20	33	42	M16	320	1.73
5051-801-020-160	DAT40xSFC20-160-CP	228.4	160	52	107.9	20	33	42	M16	320	2.06
5051-801-020-200	DAT40xSFC20-200-CP	268.4	200	52	147.9	20	33	42	M16	320	2.48
5051-801-025-100	DAT40xSFC25-100-CP	168.4	100	58	80.9	25	44	53	M20	500	1.79
5051-801-025-130	DAT40xSFC25-130-CP	198.4	130	58	110.9	25	44	53	M20	500	2.31
5051-801-025-160	DAT40xSFC25-160-CP	228.4	160	58	140.9	25	44	53	M20	500	2.81
5051-801-025-200	DAT40xSFC25-200-CP	268.4	200	58	180.9	25	44	53	M20	500	3.49
5051-801-032-100	DAT40xSFC32-100-CP	168.4	100	58	80.9	32	44	53	M20	550	1.65
5052-801-006-080	DAT50xSFC6-80-CP	181.75	80	36	55.9	6	21	27	M5	18	2.81
5052-801-006-130	DAT50xSFC6-130-CP	231.75	130	36	100.9	6	21	27	M5	18	3.03
5052-801-006-160	DAT50xSFC6-160-CP	261.75	160	36	100.9	6	21	27	M5	18	3.17
5052-801-006-200	DAT50xSFC6-200-CP	301.75	200	36	141	6	21	27	M5	18	3.34
5052-801-008-080	DAT50xSFC8-80-CP	181.75	80	36	55.9	8	21	27	M6	35	2.80
5052-801-008-130	DAT50xSFC8-130-CP	231.75	130	36	100.9	8	21	27	M6	35	3.02
5052-801-008-160	DAT50xSFC8-160-CP	261.75	160	36	100.9	8	21	27	M6	35	3.16
5052-801-008-200	DAT50xSFC8-200-CP	301.75	200	36	141	8	21	27	M6	35	3.33
5052-801-010-080	DAT50xSFC10-80-CP	181.75	80	42	55.9	10	24	32	M8	65	2.53
5052-801-010-130	DAT50xSFC10-130-CP	231.75	130	42	100.9	10	24	32	M8	65	2.75
5052-801-010-160	DAT50xSFC10-160-CP	261.75	160	42	100.9	10	24	32	M8	65	2.89
5052-801-010-200	DAT50xSFC10-200-CP	301.75	200	42	141	10	24	32	M8	65	3.60
5052-801-012-080	DAT50xSFC12-80-CP	181.75	80	47	55.9	12	24	32	M10	110	2.52
5052-801-012-130	DAT50xSFC12-130-CP	231.75	130	47	100.9	12	24	32	M10	110	2.74
5052-801-012-160	DAT50xSFC12-160-CP	261.75	160	47	100.9	12	24	32	M10	110	2.88
5052-801-012-200	DAT50xSFC12-200-CP	301.75	200	47	141	12	24	32	M10	110	3.59
5052-801-014-080	DAT50xSFC14-80-CP	181.75	80	47	55.9	14	27	34	M10	150	2.38
5052-801-014-130	DAT50xSFC14-130-CP	231.75	130	47	100.9	14	27	34	M10	150	2.60
5052-801-014-160	DAT50xSFC14-160-CP	261.75	160	47	100.9	14	27	34	M10	150	2.74
5052-801-014-200	DAT50xSFC14-200-CP	301.75	200	47	141	14	27	34	M10	150	3.73
5052-801-016-080	DAT50xSFC16-80-CP	181.75	80	50	55.9	16	27	34	M12	200	2.87
5052-801-016-130	DAT50xSFC16-130-CP	231.75	130	50	100.9	16	27	34	M12	200	3.22
5052-801-016-160	DAT50xSFC16-160-CP	261.75	160	50	100.9	16	27	34	M12	200	3.43
5052-801-016-200	DAT50xSFC16-200-CP	301.75	200	50	141	16	27	34	M12	200	3.71
5052-801-018-080	DAT50xSFC18-80-CP	181.75	80	50	57.9	18	33	42	M12	250	2.99
5052-801-018-130	DAT50xSFC18-130-CP	231.75	130	50	100.9	18	33	42	M12	250	3.55
5052-801-018-160	DAT50xSFC18-160-CP	261.75	160	50	100.9	18	33	42	M12	250	3.87
5052-801-018-200	DAT50xSFC18-200-CP	301.75	200	50	141	18	33	42	M12	250	4.30
5052-801-020-080	DAT50xSFC20-80-CP	181.75	80	52	57.9	20	33	42	M16	320	2.91
5052-801-020-130	DAT50xSFC20-130-CP	231.75	130	52	100.9	20	33	42	M16	320	3.25
5052-801-020-160	DAT50xSFC20-160-CP	261.75	160	52	100.9	20	33	42	M16	320	3.57
5052-801-020-200	DAT50xSFC20-200-CP	301.75	200	52	141	20	33	42	M16	320	4.27
5052-801-025-100	DAT50xSFC25-100-CP	201.75	100	58	70.9	25	44	53	M20	500	3.59
5052-801-025-130	DAT50xSFC25-130-CP	231.75	130	58	100.9	25	44	53	M20	500	4.10
5052-801-025-160	DAT50xSFC25-160-CP	261.75	160	58	100.9	25	44	53	M20	500	4.61
5052-801-025-200	DAT50xSFC25-200-CP	301.75	200	58	141	25	44	53	M20	500	5.29
5052-801-032-100	DAT50xSFC32-100-CP	201.75	100	58	70.9	32	44	53	M20	550	3.45

SBT/SFC法蘭加厚型熱膨脹刀桿(出水孔型)

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/SBT-SFC-CP_figure.jpg

MODEL NO.	TYPE	L	l1	l2	l3	d1	d2	d3	T	最小扭力 N.m	WEIGHT (KGS)
5025-801-006-060	SBT30xSFC6-60-CP	108.4	60	36	33	6	23	-	M5	18	0.70
5025-801-006-080	SBT30xSFC6-80-CP	128.4	80	36	53	6	21	27	M5	18	0.86
5025-801-008-060	SBT30xSFC8-60-CP	108.4	60	36	33	8	23	-	M6	35	0.52
5025-801-008-080	SBT30xSFC8-80-CP	128.4	80	36	53	8	21	27	M6	35	0.58
5025-801-010-060	SBT30xSFC10-60-CP	108.4	60	42	35	10	27	-	M8	65	0.52
5025-801-010-080	SBT30xSFC10-80-CP	128.4	80	42	53	10	24	32	M8	65	0.64
5025-801-012-060	SBT30xSFC12-60-CP	108.4	60	47	36	12	27	-	M10	110	0.52
5025-801-012-080	SBT30xSFC12-80-CP	128.4	80	47	53	12	24	32	M10	110	0.62
5025-801-014-065	SBT30xSFC14-65-CP	113.4	65	47	41	14	30	-	M10	150	0.57
5025-801-014-080	SBT30xSFC14-80-CP	128.4	80	47	55	14	27	34	M10	150	0.69
5025-801-016-065	SBT30xSFC16-65-CP	113.4	65	50	41	16	30	-	M12	200	0.55
5025-801-016-080	SBT30xSFC16-80-CP	128.4	80	50	55	16	27	34	M12	200	0.65
5025-801-018-070	SBT30xSFC18-70-CP	118.4	70	50	46	18	35.5	40.5	M12	250	0.72
5025-801-018-090	SBT30xSFC18-90-CP	138.4	90	50	66	18	33	40.5	M12	250	0.87
5025-801-020-070	SBT30xSFC20-70-CP	118.4	70	52	46	20	35.5	40.5	M16	320	0.70
5025-801-020-090	SBT30xSFC20-90-CP	138.4	90	52	66	20	33	40.5	M16	320	0.81
5026-801-006-090	SBT40xSFC6-90-CP	155.4	90	36	58	6	21	27	M5	18	1.23
5026-801-006-130	SBT40xSFC6-130-CP	195.4	130	36	93	6	21	27	M5	18	1.41
5026-801-006-160	SBT40xSFC6-160-CP	225.4	160	36	123	6	21	27	M5	18	1.54
5026-801-006-200	SBT40xSFC6-200-CP	265.4	200	36	163	6	21	27	M5	18	1.72
5026-801-008-090	SBT40xSFC8-90-CP	155.4	90	36	58	8	21	27	M6	35	1.23
5026-801-008-130	SBT40xSFC8-130-CP	195.4	130	36	93	8	21	27	M6	35	1.41
5026-801-008-160	SBT40xSFC8-160-CP	225.4	160	36	123	8	21	27	M6	35	1.54
5026-801-008-200	SBT40xSFC8-200-CP	265.4	200	36	163	8	21	27	M6	35	1.72
5026-801-010-090	SBT40xSFC10-90-CP	155.4	90	52	58	10	24	32	M8	65	1.48
5026-801-010-130	SBT40xSFC10-130-CP	195.4	130	52	93	10	24	32	M8	65	1.66
5026-801-010-160	SBT40xSFC10-160-CP	225.4	160	52	123	10	24	32	M8	65	1.79
5026-801-010-200	SBT40xSFC10-200-CP	265.4	200	52	163	10	24	32	M8	65	1.97
5026-801-012-090	SBT40xSFC12-90-CP	155.4	90	52	58	12	24	32	M10	110	1.68
5026-801-012-130	SBT40xSFC12-130-CP	195.4	130	52	93	12	24	32	M10	110	1.86
5026-801-012-160	SBT40xSFC12-160-CP	225.4	160	52	123	12	24	32	M10	110	1.99
5026-801-012-200	SBT40xSFC12-200-CP	265.4	200	52	163	12	24	32	M10	110	2.17
5026-801-014-090	SBT40xSFC14-90-CP	155.4	90	52	53	14	27	34	M10	150	1.76
5026-801-014-130	SBT40xSFC14-130-CP	195.4	130	52	93	14	27	34	M10	150	1.94
5026-801-014-160	SBT40xSFC14-160-CP	225.4	160	52	123	14	27	34	M10	150	2.07
5026-801-014-200	SBT40xSFC14-200-CP	265.4	200	52	163	14	27	34	M10	150	2.25
5026-801-016-090	SBT40xSFC16-90-CP	155.4	90	52	58	16	27	34	M12	200	1.57
5026-801-016-130	SBT40xSFC16-130-CP	195.4	130	52	93	16	27	34	M12	200	1.75
5026-801-016-160	SBT40xSFC16-160-CP	225.4	160	52	123	16	27	34	M12	200	1.91
5026-801-016-200	SBT40xSFC16-200-CP	265.4	200	52	163	16	27	34	M12	200	2.06
5026-801-018-090	SBT40xSFC18-90-CP	155.4	90	52	58	18	33	42	M12	250	2.12
5026-801-018-130	SBT40xSFC18-130-CP	195.4	130	52	98	18	33	42	M12	250	2.31
5026-801-018-160	SBT40xSFC18-160-CP	225.4	160	52	128	18	33	42	M12	250	2.46
5026-801-018-200	SBT40xSFC18-200-CP	265.4	200	52	168	18	33	42	M12	250	2.61
5026-801-019-090	SBT40xSFC19-90-CP	155.4	90	60	61.5	19	33	42	M16	320	1.33
5026-801-020-090	SBT40xSFC20-90-CP	155.4	90	52	58	20	33	42	M16	320	2.09
5026-801-020-130	SBT40xSFC20-130-CP	195.4	130	52	98	20	33	42	M16	320	2.28
5026-801-020-160	SBT40xSFC20-160-CP	225.4	160	52	128	20	33	42	M16	320	2.43
5026-801-020-200	SBT40xSFC20-200-CP	265.4	200	52	168	20	33	42	M16	320	2.57
5026-801-024-090	SBT40xSFC24-90-CP	155.4	90	72	61.5	24	44	53	M20	500	1.57
5026-801-025-100	SBT40xSFC25-100-CP	165.4	100	58	71	25	44	53	M20	500	1.83
5026-801-025-130	SBT40xSFC25-130-CP	195.4	130	58	101	25	44	53	M20	500	2.34
5026-801-025-160	SBT40xSFC25-160-CP	225.4	160	58	131	25	44	53	M20	500	2.85
5026-801-025-200	SBT40xSFC25-200-CP	265.4	200	58	171	25	44	53	M20	500	3.53
5026-801-032-100	SBT40xSFC32-100-CP	165.4	100	58	71	32	44	53	M20	550	1.69
5026-801-032-130	SBT40xSFC32-130-CP	195.4	130	58	101	32	44	53	M20	550	2.21
5026-801-032-160	SBT40xSFC32-160-CP	225.4	160	58	131	32	44	53	M20	550	2.71
5026-801-032-200	SBT40xSFC32-200-CP	265.4	200	58	171	32	44	53	M20	550	3.39
5027-801-006-100	SBT50xSFC6-100-CP	201.8	100	36	52	6	21	27	M5	18	3.75
5027-801-006-130	SBT50xSFC6-130-CP	231.8	130	36	82	6	21	27	M5	18	3.94
5027-801-006-160	SBT50xSFC6-160-CP	261.8	160	36	82	6	21	27	M5	18	4.07
5027-801-006-200	SBT50xSFC6-200-CP	301.8	200	36	122	6	21	27	M5	18	4.24
5027-801-008-100	SBT50xSFC8-100-CP	201.8	100	36	52	8	21	27	M6	35	3.74
5027-801-008-130	SBT50xSFC8-130-CP	231.8	130	36	82	8	21	27	M6	35	3.93
5027-801-008-160	SBT50xSFC8-160-CP	261.8	160	36	82	8	21	27	M6	35	4.06
5027-801-008-200	SBT50xSFC8-200-CP	301.8	200	36	122	8	21	27	M6	35	4.23
5027-801-010-100	SBT50xSFC10-100-CP	201.8	100	42	52	10	24	32	M8	65	3.82
5027-801-010-130	SBT50xSFC10-130-CP	231.8	130	42	82	10	24	32	M8	65	4.05
5027-801-010-160	SBT50xSFC10-160-CP	261.8	160	42	82	10	24	32	M8	65	4.18
5027-801-010-200	SBT50xSFC10-200-CP	301.8	200	42	122	10	24	32	M8	65	4.35
5027-801-012-100	SBT50xSFC12-100-CP	201.8	100	47	52	12	24	32	M10	110	3.81
5027-801-012-130	SBT50xSFC12-130-CP	231.8	130	47	82	12	24	32	M10	110	4.04
5027-801-012-160	SBT50xSFC12-160-CP	261.8	160	47	82	12	24	32	M10	110	4.17
5027-801-012-200	SBT50xSFC12-200-CP	301.8	200	47	122	12	24	32	M10	110	4.34
5027-801-014-100	SBT50xSFC14-100-CP	201.8	100	47	52	14	27	34	M10	150	3.88
5027-801-014-130	SBT50xSFC14-130-CP	231.8	130	47	82	14	27	34	M10	150	4.11
5027-801-014-160	SBT50xSFC14-160-CP	261.8	160	47	82	14	27	34	M10	150	4.24
5027-801-014-200	SBT50xSFC14-200-CP	301.8	200	47	122	14	27	34	M10	150	4.41
5027-801-016-100	SBT50xSFC16-100-CP	201.8	100	50	52	16	27	34	M12	200	3.90
5027-801-016-130	SBT50xSFC16-130-CP	231.8	130	50	82	16	27	34	M12	200	4.09
5027-801-016-160	SBT50xSFC16-160-CP	261.8	160	50	82	16	27	34	M12	200	4.26
5027-801-016-200	SBT50xSFC16-200-CP	301.8	200	50	122	16	27	34	M12	200	4.43
5027-801-018-100	SBT50xSFC18-100-CP	201.8	100	50	52	18	33	42	M12	250	4.15
5027-801-018-130	SBT50xSFC18-130-CP	231.8	130	50	82	18	33	42	M12	250	4.34
5027-801-018-160	SBT50xSFC18-160-CP	261.8	160	50	82	18	33	42	M12	250	4.51
5027-801-018-200	SBT50xSFC18-200-CP	301.8	200	50	122	18	33	42	M12	250	4.68
5027-801-019-100	SBT50xSFC19-100-CP	201.8	100	60	60	19	33	42	M16	320	3.98
5027-801-020-100	SBT50xSFC20-100-CP	201.8	100	52	52	20	33	42	M16	320	4.07
5027-801-020-130	SBT50xSFC20-130-CP	231.8	130	52	82	20	33	42	M16	320	4.32
5027-801-020-160	SBT50xSFC20-160-CP	261.8	160	52	82	20	33	42	M16	320	4.53
5027-801-020-200	SBT50xSFC20-200-CP	301.8	200	52	122	20	33	42	M16	320	4.70
5027-801-024-100	SBT50xSFC24-100-CP	201.8	100	72	60	24	44	53	M20	500	4.19
5027-801-025-100	SBT50xSFC25-100-CP	201.8	100	58	52	25	44	53	M20	500	4.53
5027-801-025-130	SBT50xSFC25-130-CP	231.8	130	58	82	25	44	53	M20	500	4.78
5027-801-025-160	SBT50xSFC25-160-CP	261.8	160	58	82	25	44	53	M20	500	4.99
5027-801-025-200	SBT50xSFC25-200-CP	301.8	200	58	122	25	44	53	M20	500	5.16
5027-801-032-100	SBT50xSFC32-100-CP	201.8	100	58	52	32	44	53	M20	550	4.38
5027-801-032-130	SBT50xSFC32-130-CP	231.8	130	58	82	32	44	53	M20	550	4.63
5027-801-032-160	SBT50xSFC32-160-CP	261.8	160	58	82	32	44	53	M20	550	4.84
5027-801-032-200	SBT50xSFC32-200-CP	301.8	200	58	122	32	44	53	M20	550	5.01

SBT/SFCT法蘭加厚型熱膨脹刀桿(出水孔型)

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/SBT-SFCT-CP_figure.jpg

MODEL NO.	TYPE	L	l1	l2	l3	d1	d2	d3	T	最小扭力 N.m	WEIGHT (KGS)
5025-794-006-080	SBT30xSFCT6-80-CP	128.4	80	36	53	6	21	26	M5	18	0.64
5025-794-008-080	SBT30xSFCT8-80-CP	128.4	80	36	53	8	21	26	M6	35	0.56
5025-794-010-080	SBT30xSFCT10-80-CP	128.4	80	42	53	10	24	29	M8	65	0.66
5025-794-012-080	SBT30xSFCT12-80-CP	128.4	80	47	53	12	24	29	M10	110	0.66
5025-794-014-080	SBT30xSFCT14-80-CP	128.4	80	47	46	14	24	32	M10	150	0.58
5025-794-016-080	SBT30xSFCT16-80-CP	128.4	80	50	55	16	27	32	M12	200	0.60
5025-794-018-090	SBT30xSFCT18-90-CP	138.4	90	50	66	18	33	38	M12	250	0.80
5025-794-020-090	SBT30xSFCT20-90-CP	138.4	90	52	66	20	33	38	M16	320	0.76
5025-794-025-100	SBT30xSFCT25-100-CP	148.4	100	58	78	25	44	49	M20	500	1.17
5026-794-006-090	SBT40xSFCT6-90-CP	155.4	90	36	58	6	21	26	M5	18	1.15
5026-794-008-090	SBT40xSFCT8-90-CP	155.4	90	36	58	8	21	26	M6	35	1.15
5026-794-010-090	SBT40xSFCT10-90-CP	155.4	90	42	58	10	24	29	M8	65	1.20
5026-794-012-090	SBT40xSFCT12-90-CP	155.4	90	52	58	12	24	29	M10	110	1.19
5026-794-014-090	SBT40xSFCT14-90-CP	155.4	90	52	58	14	27	32	M10	150	1.24
5026-794-016-090	SBT40xSFCT16-90-CP	155.4	90	52	58	16	27	32	M12	200	1.21
5026-794-018-100	SBT40xSFCT18-100-CP	165.4	100	52	68	18	33	38	M12	250	1.42
5026-794-020-100	SBT40xSFCT20-100-CP	165.4	100	52	68	20	33	38	M16	320	1.38
5026-794-025-100	SBT40xSFCT25-100-CP	165.4	100	58	71	25	44	49	M20	500	1.66
5026-794-032-100	SBT40xSFCT32-100-CP	165.4	100	58	71	32	44	49	M20	550	1.52
5027-794-006-100	SBT50xSFCT6-100-CP	201.8	100	36	57	6	21	26	M5	18	3.92
5027-794-008-100	SBT50xSFCT8-100-CP	201.8	100	36	52	8	21	26	M6	35	3.92
5027-794-010-100	SBT50xSFCT10-100-CP	201.8	100	42	58	10	24	29	M8	65	3.90
5027-794-012-100	SBT50xSFCT12-100-CP	201.8	100	47	52	12	24	29	M10	110	3.94
5027-794-014-100	SBT50xSFCT14-100-CP	201.8	100	47	57	14	27	32	M10	150	4.02
5027-794-016-100	SBT50xSFCT16-100-CP	201.8	100	50	52	16	27	32	M12	200	3.96
5027-794-018-110	SBT50xSFCT18-110-CP	211.8	110	50	62	18	33	38	M12	250	4.18
5027-794-020-110	SBT50xSFCT20-110-CP	211.8	110	52	67	20	33	38	M16	320	4.14
5027-794-025-110	SBT50xSFCT25-110-CP	211.8	110	58	67	25	44	49	M20	500	4.46
5027-794-032-110	SBT50xSFCT32-110-CP	211.8	110	58	67	32	44	49	M20	550	4.30

SCAT/SFC法蘭加厚型熱膨脹刀桿(出水孔型)

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/SCAT-SFC-CP_figure.jpg

MODEL NO.	TYPE	L	l1	l2	l3	d1	d2	d3	T	最小扭力 N.m	WEIGHT (KGS)
5043-801-006-100	SCAT40xSFC6-100-CP	168.249	100	36	54	6	21	27	M5	18	1.23
5043-801-006-150	SCAT40xSFC6-150-CP	218.249	150	36	104	6	21	27	M5	18	1.39
5043-801-008-100	SCAT40xSFC8-100-CP	168.249	100	36	54	8	21	27	M6	35	1.22
5043-801-008-150	SCAT40xSFC8-150-CP	218.249	150	36	104	8	21	27	M6	35	1.39
5043-801-010-100	SCAT40xSFC10-100-CP	168.249	100	42	56	10	24	32	M8	65	1.28
5043-801-010-150	SCAT40xSFC10-150-CP	218.249	150	42	106	10	24	32	M8	65	1.53
5043-801-012-100	SCAT40xSFC12-100-CP	168.249	100	47	59	12	24	33.3	M10	110	1.27
5043-801-012-150	SCAT40xSFC12-150-CP	218.249	150	47	104	12	24	32	M10	110	1.52
5043-801-014-100	SCAT40xSFC14-100-CP	168.249	100	47	59	14	27	34	M10	150	1.27
5043-801-014-150	SCAT40xSFC14-150-CP	218.249	150	47	112	14	27	34	M10	150	1.62
5043-801-016-100	SCAT40xSFC16-100-CP	168.249	100	50	59	16	27	34	M12	200	1.25
5043-801-016-160	SCAT40xSFC16-160-CP	228.249	160	50	119	16	27	34	M12	200	1.64
5043-801-018-100	SCAT40xSFC18-100-CP	168.249	100	50	63	18	33	42	M12	250	1.43
5043-801-020-080	SCAT40xSFC20-80-CP	148.249	80	52	42	20	33	39	M16	320	1.20
5044-801-006-100	SCAT50xSFC6-100-CP	201.6	100	36	62	6	21	27	M5	18	3.21
5044-801-006-150	SCAT50xSFC6-150-CP	251.6	150	36	101	6	21	27	M5	18	3.42
5044-801-008-100	SCAT50xSFC8-100-CP	201.6	100	36	60	8	21	27	M6	35	3.21
5044-801-008-150	SCAT50xSFC8-150-CP	251.6	150	36	101	8	21	27	M6	35	3.41
5044-801-010-100	SCAT50xSFC10-100-CP	201.6	100	42	60	10	24	32	M8	65	3.27
5044-801-010-150	SCAT50xSFC10-150-CP	251.6	150	42	91	10	24	32	M8	65	3.74
5044-801-012-100	SCAT50xSFC12-100-CP	201.6	100	47	62	12	24	32	M10	110	3.26
5044-801-012-150	SCAT50xSFC12-150-CP	251.6	150	47	91	12	24	32	M10	110	3.71
5044-801-014-100	SCAT50xSFC14-100-CP	201.6	100	47	62	14	27	34	M10	150	3.31
5044-801-014-150	SCAT50xSFC14-150-CP	251.6	150	47	92	14	27	34	M10	150	3.79
5044-801-016-100	SCAT50xSFC16-100-CP	201.6	100	50	62	16	27	34	M12	200	3.29
5044-801-016-160	SCAT50xSFC16-160-CP	261.6	160	50	102	16	27	34	M12	200	3.83
5044-801-018-100	SCAT50xSFC18-100-CP	201.6	100	50	62	18	33	42	M12	250	3.45
5044-801-020-080	SCAT50xSFC20-80-CP	181.6	80	52	35	20	33	42	M16	320	3.26
5044-801-025-100	SCAT50xSFC25-100-CP	201.6	100	58	62	25	44	53	M20	500	3.69
5044-801-032-100	SCAT50xSFC32-100-CP	201.6	100	58	62	32	44	53	M20	550	3.55
英制
5043-801-A08-350	SCAT40xSFC1/8"-3.5"-CP	6.187	3.5	0.79	1.75	0.125	0.63	0.87	M6	18	1.03
5043-801-A08-500	SCAT40xSFC1/8"-5"-CP	7.687	5	0.79	3.56	0.125	0.63	0.87	-	18	1.11
5043-801-A12-350	SCAT40xSFC3/16"-3.5"-CP	6.187	3.5	0.79	1.75	0.1875	0.63	0.87	M6	18	1.04
5043-801-A12-500	SCAT40xSFC3/16"-5"-CP	7.687	5	0.79	3.42	0.1875	0.63	0.87	M6	18	1.10
5043-801-A16-300	SCAT40xSFC1/4"-3"-CP	5.687	3	1.42	1.56	0.25	0.71	0.94	M5	18	1.09
5043-801-A16-350	SCAT40xSFC1/4"-3.5"-CP	6.187	3.5	1.42	2	0.25	0.71	0.94	M5	18	1.12
5043-801-A16-500	SCAT40xSFC1/4"-5"-CP	7.687	5	1.42	3.12	0.25	0.71	1.06	M5	18	1.29
5043-801-A16-600	SCAT40xSFC1/4"-6"-CP	8.687	6	1.42	4.44	0.25	0.71	1.37	M5	18	1.49
5043-801-A20-350	SCAT40xSFC5/16"-3.5"-CP	6.187	3.5	1.42	2.06	0.3125	0.79	1.06	M6	35	1.14
5043-801-A20-500	SCAT40xSFC5/16"-5"-CP	7.687	5	1.42	3.12	0.3125	0.79	1.06	M6	35	1.30
5043-801-A24-300	SCAT40xSFC3/8"-3"-CP	5.687	3	1.65	1.56	0.375	0.94	1.18	M8	65	1.15
5043-801-A24-375	SCAT40xSFC3/8"-3.75"-CP	6.437	3.75	1.65	2.31	0.375	0.94	1.26	M8	65	1.24
5043-801-A24-500	SCAT40xSFC3/8"-5"-CP	7.687	5	1.65	3.5	0.375	0.94	1.37	M8	65	1.46
5043-801-A24-600	SCAT40xSFC3/8"-6"-CP	8.687	6	1.65	4.44	0.375	0.94	1.37	M8	65	1.66
5043-801-A32-300	SCAT40xSFC1/2"-3"-CP	5.687	3	2.05	1.56	0.5	1.1	1.34	M10	110	1.19
5043-801-A32-375	SCAT40xSFC1/2"-3.75"-CP	6.437	3.75	2.05	2.31	0.5	1.1	1.34	M10	110	1.30
5043-801-A32-500	SCAT40xSFC1/2"-5"-CP	7.687	5	2.05	3.5	0.5	1.1	1.34	M10	110	1.52
5043-801-A32-600	SCAT40xSFC1/2"-6"-CP	8.687	6	2.05	4.49	0.5	1.1	1.34	M10	110	1.68
5043-801-A40-375	SCAT40xSFC5/8"-3.75"-CP	6.437	3.75	1.97	2.17	0.625	1.06	1.34	M12	200	1.27
5043-801-A48-300	SCAT40xSFC3/4"-3"-CP	5.687	3	2.04	1.62	0.75	1.42	1.65	M16	320	1.24
5043-801-A48-400	SCAT40xSFC3/4"-4"-CP	6.687	4	2.04	2.62	0.75	1.42	1.65	M16	320	1.49
5043-801-A48-500	SCAT40xSFC3/4"-5"-CP	7.687	5	2.04	3.44	0.75	1.26	1.37	M16	320	1.48
5043-801-A48-600	SCAT40xSFC3/4"-6"-CP	8.687	6	2.04	4.44	0.75	1.26	1.37	M16	320	1.64
5043-801-A64-300	SCAT40xSFC1"-3"-CP	5.687	3	2.09	1.62	1	1.81	2.04	M20	500	1.34
5043-801-A64-400	SCAT40xSFC1"-4"-CP	6.687	4	2.28	2.62	1	1.81	2.09	M20	500	1.73
5043-801-A64-600	SCAT40xSFC1"-6"-CP	8.687	6	2.28	4.54	1	1.81	2.09	M20	500	2.51
5043-801-A72-400	SCAT40xSFC1-1/4"-4"-CP	6.687	4	2.28	2.62	1.25	1.81	2.09	M20	550	1.60
5044-801-A12-354	SCAT50xSFC3/16"-3.54"-CP	7.54	3.54	0.79	1.98	0.1875	0.63	0.87	M6	18	3.04
5044-801-A16-354	SCAT50xSFC1/4"-3.54"-CP	7.54	3.54	1.42	2.04	0.25	0.71	1.03	M5	18	3.13
5044-801-A20-354	SCAT50xSFC5/16"-3.54"-CP	7.54	3.54	1.42	2.04	0.3125	0.79	1.06	M6	35	3.15
5044-801-A24-394	SCAT50xSFC3/8"-3.94"-CP	7.94	3.94	1.65	2.36	0.375	0.94	1.26	M8	65	3.27
5044-801-A32-394	SCAT50xSFC1/2"-3.94"-CP	7.94	3.94	1.85	2.36	0.5	1.1	1.34	M10	110	3.33
5044-801-A40-394	SCAT50xSFC5/8"-3.94"-CP	7.94	3.94	1.97	2.36	0.625	1.06	1.34	M12	200	3.29
5044-801-A48-413	SCAT50xSFC3/4"-4.13"-CP	8.13	4.13	2.04	2.56	0.75	1.42	1.65	M16	320	3.52
5044-801-A48-600	SCAT50xSFC3/4"-6"-CP	10	6	2.04	4.42	0.75	1.42	1.65	M16	320	4.03
5044-801-A64-413	SCAT50xSFC1"-4.13"-CP	8.13	4.13	2.28	2.71	1	1.81	2.09	M20	550	3.81
5044-801-A64-600	SCAT50xSFC1"-6"-CP	10	6	2.28	4.12	1	1.81	2.09	M20	500	4.56
5044-801-A72-413	SCAT50xSFC1-1/4"-4.13"-CP	8.13	4.13	2.28	2.63	1.25	1.81	2.09	M20	550	3.68
5044-801-A72-472	SCAT50xSFC1-1/4"-4.72"-CP	8.72	4.72	2.28	3.22	1.25	1.81	2.09	M20	550	3.90
5044-801-A72-600	SCAT50xSFC1-1/4"-6"-CP	10	6	2.28	4.12	1.25	1.81	2.09	M20	550	4.43

SDAT/SFC法蘭加厚型熱膨脹刀桿(出水孔型)

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/SDAT-SFC-CP_figure.jpg

MODEL NO.	TYPE	L	l1	l2	l3	d1	d2	d3	T	最小扭力 N.m	WEIGHT (KGS)
5066-801-006-080	SDAT40xSFC6-80-CP	148.4	80	36	55.9	6	21	27	M5	18	1.03
5066-801-006-130	SDAT40xSFC6-130-CP	198.4	130	36	105.9	6	21	27	M5	18	1.25
5066-801-006-160	SDAT40xSFC6-160-CP	228.4	160	36	105.9	6	21	27	M5	18	1.38
5066-801-006-200	SDAT40xSFC6-200-CP	268.4	200	36	146	6	21	27	M5	18	1.56
5066-801-008-080	SDAT40xSFC8-80-CP	148.4	80	36	55.9	8	21	27	M6	35	0.93
5066-801-008-130	SDAT40xSFC8-130-CP	198.4	130	36	105.9	8	21	27	M6	35	1.24
5066-801-008-160	SDAT40xSFC8-160-CP	228.4	160	36	105.9	8	21	27	M6	35	1.37
5066-801-008-200	SDAT40xSFC8-200-CP	268.4	200	36	146	8	21	27	M6	35	1.55
5066-801-010-080	SDAT40xSFC10-80-CP	148.4	80	42	55.9	10	24	32	M8	65	1.21
5066-801-010-130	SDAT40xSFC10-130-CP	198.4	130	42	105.9	10	24	32	M8	65	1.52
5066-801-010-160	SDAT40xSFC10-160-CP	228.4	160	42	105.9	10	24	32	M8	65	1.65
5066-801-010-200	SDAT40xSFC10-200-CP	268.4	200	42	146	10	24	32	M8	65	1.83
5066-801-012-080	SDAT40xSFC12-80-CP	148.4	80	47	55.9	12	24	32	M10	110	1.01
5066-801-012-130	SDAT40xSFC12-130-CP	198.4	130	47	105.9	12	24	32	M10	110	1.50
5066-801-012-160	SDAT40xSFC12-160-CP	228.4	160	47	105.9	12	24	32	M10	110	1.45
5066-801-012-200	SDAT40xSFC12-200-CP	268.4	200	47	146	12	24	32	M10	110	1.81
5066-801-014-080	SDAT40xSFC14-80-CP	148.4	80	47	55.9	14	27	34	M10	150	0.89
5066-801-014-130	SDAT40xSFC14-130-CP	198.4	130	47	105.9	14	27	34	M10	150	1.38
5066-801-014-160	SDAT40xSFC14-160-CP	228.4	160	47	105.9	14	27	34	M10	150	1.33
5066-801-014-200	SDAT40xSFC14-200-CP	268.4	200	47	146	14	27	34	M10	150	1.93
5066-801-016-080	SDAT40xSFC16-80-CP	148.4	80	50	55.9	16	27	34	M12	200	1.09
5066-801-016-130	SDAT40xSFC16-130-CP	198.4	130	50	105.9	16	27	34	M12	200	1.44
5066-801-016-160	SDAT40xSFC16-160-CP	228.4	160	50	105.9	16	27	34	M12	200	1.65
5066-801-016-200	SDAT40xSFC16-200-CP	268.4	200	50	146	16	27	34	M12	200	1.93
5066-801-018-080	SDAT40xSFC18-80-CP	148.4	80	50	57.9	18	33	42	M12	250	1.23
5066-801-018-130	SDAT40xSFC18-130-CP	198.4	130	50	107.9	18	33	42	M12	250	1.76
5066-801-018-160	SDAT40xSFC18-160-CP	228.4	160	50	107.9	18	33	42	M12	250	2.08
5066-801-018-200	SDAT40xSFC18-200-CP	268.4	200	50	147.9	18	33	42	M12	250	2.51
5066-801-020-080	SDAT40xSFC20-80-CP	148.4	80	52	57.9	20	33	42	M16	320	1.21
5066-801-020-130	SDAT40xSFC20-130-CP	198.4	130	52	107.9	20	33	42	M16	320	1.73
5066-801-020-160	SDAT40xSFC20-160-CP	228.4	160	52	107.9	20	33	42	M16	320	2.06
5066-801-020-200	SDAT40xSFC20-200-CP	268.4	200	52	147.9	20	33	42	M16	320	2.48
5066-801-025-100	SDAT40xSFC25-100-CP	168.4	100	58	80.9	25	44	53	M20	500	1.79
5066-801-025-130	SDAT40xSFC25-130-CP	198.4	130	58	110.9	25	44	53	M20	500	2.31
5066-801-025-160	SDAT40xSFC25-160-CP	228.4	160	58	140.9	25	44	53	M20	500	2.81
5066-801-025-200	SDAT40xSFC25-200-CP	268.4	200	58	180.9	25	44	53	M20	500	3.49
5066-801-032-100	SDAT40xSFC32-100-CP	168.4	100	58	80.9	32	44	53	M20	550	1.65
5067-801-006-080	SDAT50xSFC6-80-CP	181.75	80	36	55.9	6	21	27	M5	18	2.81
5067-801-006-130	SDAT50xSFC6-130-CP	231.75	130	36	100.9	6	21	27	M5	18	3.03
5067-801-006-160	SDAT50xSFC6-160-CP	261.75	160	36	100.9	6	21	27	M5	18	3.17
5067-801-006-200	SDAT50xSFC6-200-CP	301.75	200	36	141	6	21	27	M5	18	3.34
5067-801-008-080	SDAT50xSFC8-80-CP	181.75	80	36	55.9	8	21	27	M6	35	2.80
5067-801-008-130	SDAT50xSFC8-130-CP	231.75	130	36	100.9	8	21	27	M6	35	3.02
5067-801-008-160	SDAT50xSFC8-160-CP	261.75	160	36	100.9	8	21	27	M6	35	3.16
5067-801-008-200	SDAT50xSFC8-200-CP	301.75	200	36	141	8	21	27	M6	35	3.33
5067-801-010-080	SDAT50xSFC10-80-CP	181.75	80	42	55.9	10	24	32	M8	65	2.53
5067-801-010-130	SDAT50xSFC10-130-CP	231.75	130	42	100.9	10	24	32	M8	65	2.75
5067-801-010-160	SDAT50xSFC10-160-CP	261.75	160	42	100.9	10	24	32	M8	65	2.89
5067-801-010-200	SDAT50xSFC10-200-CP	301.75	200	42	141	10	24	32	M8	65	3.60
5067-801-012-080	SDAT50xSFC12-80-CP	181.75	80	47	55.9	12	24	32	M10	110	2.52
5067-801-012-130	SDAT50xSFC12-130-CP	231.75	130	47	100.9	12	24	32	M10	110	2.74
5067-801-012-160	SDAT50xSFC12-160-CP	261.75	160	47	100.9	12	24	32	M10	110	2.88
5067-801-012-200	SDAT50xSFC12-200-CP	301.75	200	47	141	12	24	32	M10	110	3.59
5067-801-014-080	SDAT50xSFC14-80-CP	181.75	80	47	55.9	14	27	34	M10	150	2.38
5067-801-014-130	SDAT50xSFC14-130-CP	231.75	130	47	100.9	14	27	34	M10	150	2.60
5067-801-014-160	SDAT50xSFC14-160-CP	261.75	160	47	100.9	14	27	34	M10	150	2.74
5067-801-014-200	SDAT50xSFC14-200-CP	301.75	200	47	141	14	27	34	M10	150	3.73
5067-801-016-080	SDAT50xSFC16-80-CP	181.75	80	50	55.9	16	27	34	M12	200	2.87
5067-801-016-130	SDAT50xSFC16-130-CP	231.75	130	50	100.9	16	27	34	M12	200	3.22
5067-801-016-160	SDAT50xSFC16-160-CP	261.75	160	50	100.9	16	27	34	M12	200	3.43
5067-801-016-200	SDAT50xSFC16-200-CP	301.75	200	50	141	16	27	34	M12	200	3.71
5067-801-018-080	SDAT50xSFC18-80-CP	181.75	80	50	57.9	18	33	42	M12	250	2.99
5067-801-018-130	SDAT50xSFC18-130-CP	231.75	130	50	100.9	18	33	42	M12	250	3.55
5067-801-018-160	SDAT50xSFC18-160-CP	261.75	160	50	100.9	18	33	42	M12	250	3.87
5067-801-018-200	SDAT50xSFC18-200-CP	301.75	200	50	141	18	33	42	M12	250	4.30
5067-801-020-080	SDAT50xSFC20-80-CP	181.75	80	52	57.9	20	33	42	M16	320	2.91
5067-801-020-130	SDAT50xSFC20-130-CP	231.75	130	52	100.9	20	33	42	M16	320	3.25
5067-801-020-160	SDAT50xSFC20-160-CP	261.75	160	52	100.9	20	33	42	M16	320	3.57
5067-801-020-200	SDAT50xSFC20-200-CP	301.75	200	52	141	20	33	42	M16	320	4.27
5067-801-025-100	SDAT50xSFC25-100-CP	201.75	100	58	70.9	25	44	53	M20	500	3.59
5067-801-025-130	SDAT50xSFC25-130-CP	231.75	130	58	100.9	25	44	53	M20	500	4.10
5067-801-025-160	SDAT50xSFC25-160-CP	261.75	160	58	100.9	25	44	53	M20	500	4.61
5067-801-025-200	SDAT50xSFC25-200-CP	301.75	200	58	141	25	44	53	M20	500	5.29
5067-801-032-100	SDAT50xSFC32-100-CP	201.75	100	58	70.9	32	44	53	M20	550	3.45

HSK-A/SFC熱膨脹刀桿(出水孔型)

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/HSK-A-SFC-CP_figure.jpg

MODEL NO.	TYPE	L	l1	l2	l3	d1	d2	d3	T	最小扭力 N.m	WEIGHT (KGS)
5071-801-006-080	HSK40AxSFC6-80-CP	100	80	36	57	6	21	27	M5	18	0.41
5071-801-008-080	HSK40AxSFC8-80-CP	100	80	36	57	8	21	27	M6	35	0.40
5071-801-010-085	HSK40AxSFC10-85-CP	105	85	42	64	10	24	32	M8	65	0.49
5071-801-012-090	HSK40AxSFC12-90-CP	110	90	47	69	12	24	32	M10	110	0.50
5071-801-014-090	HSK40AxSFC14-90-CP	110	90	47	69	14	27	34	M10	150	0.56
5071-801-016-090	HSK40AxSFC16-90-CP	110	90	47	69	16	27	34	M12	200	0.53
5072-801-006-080	HSK50AxSFC6-80-CP	105	80	36	49	6	21	27	M5	18	0.58
5072-801-008-080	HSK50AxSFC8-80-CP	105	80	36	49	8	21	27	M6	35	0.57
5072-801-010-085	HSK50AxSFC10-85-CP	110	85	42	54	10	24	32	M8	65	0.65
5072-801-012-090	HSK50AxSFC12-90-CP	115	90	47	59	12	24	32	M10	110	0.66
5072-801-014-090	HSK50AxSFC14-90-CP	115	90	47	59	14	24	32	M10	150	0.65
5072-801-016-095	HSK50AxSFC16-95-CP	120	95	50	64	16	27	34	M12	200	0.72
5072-801-018-095	HSK50AxSFC18-95-CP	120	95	52	67	18	33	42	M12	250	0.89
5072-801-020-100	HSK50AxSFC20-100-CP	125	100	52	73	20	33	42	M16	320	0.90
5072-801-025-115	HSK50AxSFC25-115-CP	140	115	47	88	25	44	53	M20	550	1.39
5073-801-006-080	HSK63AxSFC6-80-CP	112	80	36	51	6	21	27	M5	18	0.83
5073-801-008-080	HSK63AxSFC8-80-CP	112	80	36	51	8	21	27	M6	35	0.83
5073-801-010-085	HSK63AxSFC10-85-CP	117	85	42	54	10	24	32	M8	65	0.91
5073-801-012-090	HSK63AxSFC12-90-CP	122	90	47	59	12	24	32	M10	110	0.92
5073-801-014-090	HSK63AxSFC14-90-CP	122	90	47	59	14	27	34	M10	150	0.97
5073-801-016-095	HSK63AxSFC16-95-CP	127	95	50	64	16	27	34	M12	200	0.98
5073-801-018-095	HSK63AxSFC18-95-CP	127	95	50	64	18	33	42	M12	250	1.15
5073-801-019-100	HSK63AxSFC19-100-CP	132	100	60	69	19	33	42	-	320	1.14
5073-801-020-100	HSK63AxSFC20-100-CP	132	100	52	69	20	33	42	M16	320	1.17
5073-801-024-115	HSK63AxSFC24-115-CP	147	115	72	88.6	24	44	53	-	500	1.69
5073-801-025-115	HSK63AxSFC25-115-CP	147	115	58	88	25	44	53	M20	500	1.74
5073-801-032-120	HSK63AxSFC32-120-CP	152	120	58	93	32	44	53	M20	550	1.67
5075-801-006-085	HSK100AxSFC6-85-CP	135	85	36	46	6	21	27	M5	18	2.21
5075-801-008-085	HSK100AxSFC8-85-CP	135	85	36	46	8	21	27	M6	35	2.20
5075-801-010-090	HSK100AxSFC10-90-CP	140	90	42	51	10	24	32	M8	65	2.28
5075-801-012-095	HSK100AxSFC12-95-CP	145	95	47	56	12	24	32	M10	110	2.30
5075-801-014-095	HSK100AxSFC14-95-CP	145	95	47	56	14	27	34	M10	150	2.35
5075-801-016-100	HSK100AxSFC16-100-CP	150	100	50	61	16	27	34	M12	200	2.36
5075-801-018-100	HSK100AxSFC18-100-CP	150	100	50	66	18	33	42	M12	250	2.52
5075-801-019-105	HSK100AxSFC19-105-CP	155	105	60	71	19	33	42	-	320	2.48
5075-801-020-105	HSK100AxSFC20-105-CP	155	105	52	71	20	33	42	M16	320	2.53
5075-801-024-115	HSK100AxSFC24-115-CP	165	115	72	81	24	44	53	-	500	2.97
5075-801-025-115	HSK100AxSFC25-115-CP	165	115	58	81	25	44	53	M20	500	3.04
5075-801-032-120	HSK100AxSFC32-120-CP	170	120	58	86	32	44	53	M20	550	2.98
5076-801-010-130	HSK125AxSFC10-130-CP	193	130	42	75	10	24	32	M8	65	4.39
5076-801-010-160	HSK125AxSFC10-160-CP	223	160	42	75	10	24	32	M8	65	5.25
5076-801-010-200	HSK125AxSFC10-200-CP	263	200	42	75	10	24	32	M8	65	6.37
5076-801-012-130	HSK125AxSFC12-130-CP	193	130	47	75	12	24	32	M10	110	4.37
5076-801-012-160	HSK125AxSFC12-160-CP	223	160	47	75	12	24	32	M10	110	5.23
5076-801-012-200	HSK125AxSFC12-200-CP	263	200	47	75	12	24	32	M10	110	6.35
5076-801-016-130	HSK125AxSFC16-130-CP	193	130	50	75	16	27	34	M12	200	4.65
5076-801-016-160	HSK125AxSFC16-160-CP	223	160	50	75	16	27	34	M12	200	5.61
5076-801-016-200	HSK125AxSFC16-200-CP	263	200	50	75	16	27	34	M12	200	6.45
5076-801-020-115	HSK125AxSFC20-115-CP	178	115	52	60	20	33	42	M16	320	4.50
5076-801-020-130	HSK125AxSFC20-130-CP	193	130	52	75	20	33	42	M16	320	4.64
5076-801-020-160	HSK125AxSFC20-160-CP	223	160	52	75	20	33	42	M16	320	5.60
5076-801-020-200	HSK125AxSFC20-200-CP	263	200	52	75	20	33	42	M16	320	6.86
5076-801-025-115	HSK125AxSFC25-115-CP	178	115	58	60	25	44	53	M20	500	4.85
5076-801-025-130	HSK125AxSFC25-130-CP	193	130	58	75	25	44	53	M20	500	5.08
5076-801-025-160	HSK125AxSFC25-160-CP	223	160	58	75	25	44	53	M20	500	6.17
5076-801-025-200	HSK125AxSFC25-200-CP	263	200	58	75	25	44	53	M20	500	7.59
5076-801-032-120	HSK125AxSFC32-120-CP	183	120	58	65	32	44	53	M20	550	4.79
英制
5071-801-A16-354	HSK40AxSFC1/4"-3.54"-CP	4.33	3.54	1.42	2.04	0.25	0.71	1.03	M5	18	0.41
5071-801-A20-354	HSK40AxSFC5/16"-3.54"-CP	4.33	3.54	1.42	2.63	0.3125	0.79	1.06	M6	35	0.43
5071-801-A24-354	HSK40AxSFC3/8"-3.54"-CP	4.33	3.54	1.53	2.67	0.375	0.94	1.26	M8	65	0.52
5071-801-A32-354	HSK40AxSFC1/2"-3.54"-CP	4.33	3.54	1.85	2.71	0.5	1.1	1.34	M10	110	0.58
5072-801-A16-354	HSK50AxSFC1/4"-3.54"-CP	4.53	3.54	1.42	2.04	0.25	0.71	1.03	M5	18	0.58
5072-801-A20-354	HSK50AxSFC5/16"-3.54"-CP	4.53	3.54	1.42	2.32	0.3125	0.79	1.06	M6	35	0.60
5072-801-A24-354	HSK50AxSFC3/8"-3.54"-CP	4.53	3.54	1.53	2.32	0.375	0.94	1.26	M8	65	0.69
5072-801-A32-354	HSK50AxSFC1/2"-3.54"-CP	4.53	3.54	1.85	2.4	0.5	1.1	1.34	M10	110	0.74
5072-801-A40-354	HSK50AxSFC5/8"-3.54"-CP	4.53	3.54	1.97	2.4	0.625	1.06	1.34	M12	200	0.69
5072-801-A48-394	HSK50AxSFC3/4"-3.94"-CP	4.93	3.94	1.97	2.89	0.75	1.42	1.65	M16	320	0.91
5073-801-A16-394	HSK63AxSFC1/4"-3.94"-CP	5.2	3.94	1.42	2.71	0.25	0.71	1.06	M5	18	0.88
5073-801-A20-394	HSK63AxSFC5/16"-3.94"-CP	5.2	3.94	1.42	2.71	0.3125	0.79	1.06	M6	35	0.90
5073-801-A24-394	HSK63AxSFC3/8"-3.94"-CP	5.2	3.94	1.65	2.71	0.375	0.94	1.26	M8	65	1.00
5073-801-A32-394	HSK63AxSFC1/2"-3.94"-CP	5.2	3.94	1.85	2.71	0.5	1.1	1.38	M10	110	1.08
5073-801-A40-394	HSK63AxSFC5/8"-3.94"-CP	5.2	3.94	1.97	2.71	0.625	1.06	1.34	M12	200	1.01
5073-801-A48-394	HSK63AxSFC3/4"-3.94"-CP	5.2	3.94	2.04	2.71	0.75	1.42	1.65	M16	320	1.25
5073-801-A64-394	HSK63AxSFC1"-3.94"-CP	5.2	3.94	2.28	2.71	1	1.42	1.65	M20	500	1.12
5075-801-A16-354	HSK100AxSFC1/4"-3.54"-CP	5.51	3.54	1.26	2.04	0.25	0.71	1.03	M5	18	2.17
5075-801-A20-335	HSK100AxSFC5/16"-3.35"-CP	5.32	3.35	1.42	2	0.3125	0.79	1.06	M6	35	2.17
5075-801-A24-354	HSK100AxSFC3/8"-3.54"-CP	5.51	3.54	1.89	2.2	0.375	0.94	1.26	M8	65	2.27
5075-801-A32-374	HSK100AxSFC1/2"-3.74"-CP	5.71	3.74	2.04	2.4	0.5	1.1	1.34	M10	110	2.36
5075-801-A40-394	HSK100AxSFC5/8"-3.94"-CP	5.91	3.94	2.16	2.4	0.625	1.06	1.34	-	200	2.34
5075-801-A48-413	HSK100AxSFC3/4"-4.13"-CP	6.1	4.13	2.04	2.79	0.75	1.42	1.65	M16	320	2.62
5075-801-A64-453	HSK100AxSFC1"-4.53"-CP	6.5	4.53	2.28	2.99	1	1.81	2.09	M20	500	3.13
5075-801-A72-472	HSK100AxSFC1-1/4"-4.72"-CP	6.69	4.72	2.28	3.18	1.25	1.81	2.09	M20	550	3.07

PSC/SFC熱膨脹刀桿(出水孔型)

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/PSC-SFC-CP_figure.jpg

MODEL NO.	TYPE	L	l1	l2	l3	d1	d2	d3	T	WEIGHT (KGS)
5140-801-006-060	PSC32xSFC6-60-CP	79	60	36	40	6	12	18	M5	0.17
5140-801-008-107	PSC32xSFC8-107-CP	126	107	36	61	8	20	26	M6	0.43
5140-801-010-095	PSC32xSFC10-95-CP	114	95	42	81	10	24	32	M8	0.50
5140-801-012-084	PSC32xSFC12-84-CP	103	84	47	69	12	24	32	M10	0.41
5141-801-006-075	PSC40xSFC6-75-CP	99	75	36	53	6	20	26	M5	0.40
5141-801-008-075	PSC40xSFC8-75-CP	99	75	36	53	8	20	26	M6	0.40
5141-801-010-075	PSC40xSFC10-75-CP	99	75	42	54	10	24	32	M8	0.50
5141-801-012-075	PSC40xSFC12-75-CP	99	75	47	54	12	24	32	M10	0.50
5141-801-014-080	PSC40xSFC14-80-CP	104	80	47	59	14	27	34	M10	0.60
5141-801-016-080	PSC40xSFC16-80-CP	104	80	50	59	16	27	34	M12	0.50
5141-801-018-080	PSC40xSFC18-80-CP	104	80	52	59	18	33	42	M12	0.70
5141-801-020-085	PSC40xSFC20-85-CP	109	85	52	64	20	33	42	M16	0.70
5142-801-006-075	PSC50xSFC6-75-CP	105	75	36	53	6	20	26	M5	0.60
5142-801-008-075	PSC50xSFC8-75-CP	105	75	36	53	8	20	26	M6	0.60
5142-801-010-075	PSC50xSFC10-75-CP	105	75	42	54	10	24	32	M8	0.70
5142-801-012-075	PSC50xSFC12-75-CP	105	75	47	59	12	24	32	M10	0.60
5142-801-014-080	PSC50xSFC14-80-CP	110	80	47	59	14	27	34	M10	0.70
5142-801-016-080	PSC50xSFC16-80-CP	110	80	52	59	16	27	34	M12	0.70
5142-801-018-080	PSC50xSFC18-80-CP	110	80	52	59	18	33	42	M12	0.80
5142-801-020-085	PSC50xSFC20-85-CP	115	85	52	64	20	33	42	M16	0.90
5142-801-025-090	PSC50xSFC25-90-CP	120	90	58	68	25	44	53	M20	1.20
5143-801-006-080	PSC63xSFC6-80-CP	118	80	36	53	6	20	26	M5	1.00
5143-801-008-080	PSC63xSFC8-80-CP	118	80	36	53	8	20	26	M6	0.90
5143-801-010-080	PSC63xSFC10-80-CP	118	80	52	53	10	24	32	M8	1.00
5143-801-012-080	PSC63xSFC12-80-CP	118	80	52	56	12	24	32	M10	1.00
5143-801-014-085	PSC63xSFC14-85-CP	123	85	47	58	14	27	34	M10	1.10
5143-801-016-085	PSC63xSFC16-85-CP	123	85	52	58	16	27	34	M12	1.10
5143-801-018-085	PSC63xSFC18-85-CP	123	85	52	58	18	33	42	M12	1.30
5143-801-020-085	PSC63xSFC20-85-CP	123	85	52	58	20	33	42	M16	1.20
5143-801-025-090	PSC63xSFC25-90-CP	128	90	58	66	25	44	53	M20	1.50
5143-801-032-095	PSC63xSFC32-95-CP	133	95	58	71	32	44	53	M20	1.50
5144-801-010-090	PSC80xSFC10-90-CP	138	90	42	55	10	24	32	M8	1.96
5144-801-012-090	PSC80xSFC12-90-CP	138	90	47	55	12	24	32	M10	1.94
5144-801-016-095	PSC80xSFC16-95-CP	143	95	50	60	16	27	34	M12	1.99
5144-801-020-095	PSC80xSFC20-95-CP	143	95	52	60	20	33	42	M16	2.10
5144-801-025-100	PSC80xSFC25-100-CP	148	100	58	65	25	44	53	M20	2.37

series

proimages/Products/Tool_holders/Shrink_fit_chuck,_machine/SFC-CP/SFC-CP技術資訊.jpg

series

HSK63A出水孔型熱膨脹刀桿鎖固及出水應用

SFC-CP熱膨脹刀桿(出水孔型)

SFC熱膨脹刀桿(出水孔型)

產品描述
