主軸檢測棒 5µm

主軸檢測棒 5µm
產品名稱 : 主軸檢測棒 5µm
產品描述
proimages/taper_icon/BT-icon..jpg proimages/taper_icon/CAT-icon..jpg proimages/taper_icon/DAT-icon..jpg proimages/taper_icon/HSK-icon..jpg proimages/taper_icon/MT-icon..jpg proimages/taper_icon/VDI-icon..jpg

定期檢測主軸是實現高精度加工至關重要的步驟！

  • 偏擺精度：5μm

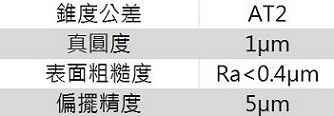

proimages/Products/Accessories/Spindle_test_bar/Accuracy_table_of_spindle_test_bar-ZH..JPG

  • 使用主軸檢測棒的好處？
    - 使刀桿發揮最大加工性能，提高產量。
    - 確保加工精度，延長刀具使用壽命。
    - 檢測主軸潛在問題，節省停機時間與昂貴的維修費用。
  • 可供選擇錐度: BT、CAT、DAT、HSK、VDI、MTB 和ER筒夾式刀桿。
  • 每一只主軸檢測棒皆以直立式木盒包裝出貨。
  • 請務必將主軸檢測棒直立存放，以避免變形而影響精度。
series

主軸檢測棒

proimages/Products/Accessories/Spindle_test_bar/BT_figure.jpg
  BT 系列
MODEL NO.TYPEl1l2Dd1WEIGHT
(KGS)
5002-010-025-250 BT30x25-250 250 242 31.75 25 0.78
5002-010-032-235 BT30x32-235 235 200 31.75 32 1.46
5002-010-032-250 BT30x32-250 250 240 31.75 32 1.55
5002-010-032-300 BT30x32-300 300 295 31.75 32 1.83
5002-011-040-300 BT40x40-300 300 293 44.45 40 2.17
5002-011-040-335 BT40x40-335 335 300 44.45 40 2.38
5002-012-040-300 BT50x40-300 300 292 69.85 40 3.65
5002-012-063-335 BT50x63-335 335 300 69.85 63 8.52
5002-012-063-340 BT50x63-340 340 300 69.85 63 8.55
CAT 系列
5002-031-040-300 CAT40x40-300 300 293 44.45 40 2.19
DAT 系列
5002-051-040-302 DAT40x40-302 302 293 44.45 40 2.17
ISO 系列
5002-111-020-100 ISO20x20-100 100 90 22.225 20 0.30
5002-111-022-152 ISO20x22-6" 152.4 140 23.911 22 0.52
