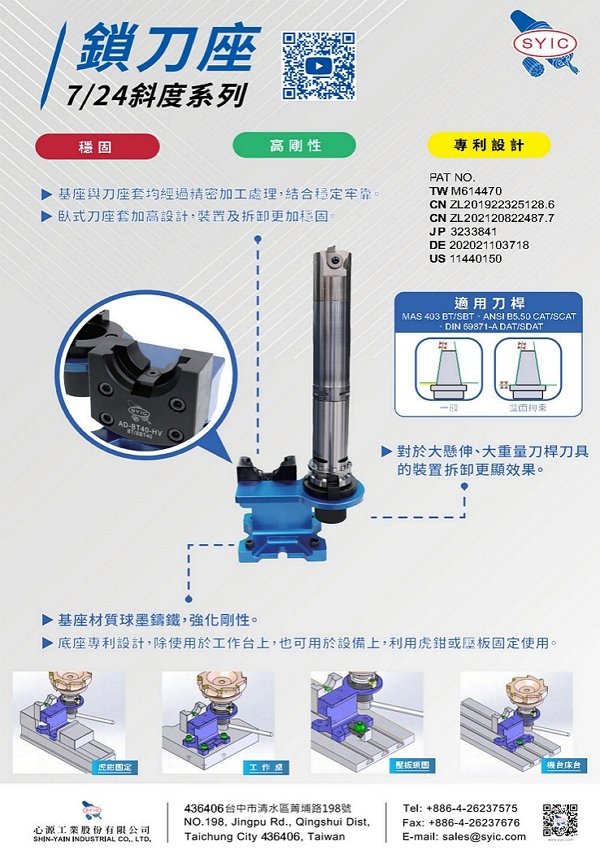

鎖刀座
產品名稱 : 鎖刀座
產品描述
  • 與7/24雙面拘束刀桿共用。
  • 放置座精密加工處理,結合穩定牢靠。
  • 基座材質球墨鑄鐵,強化剛性。
  • 對於大懸伸、大重量刀桿刀具的裝置拆卸更顯效果。

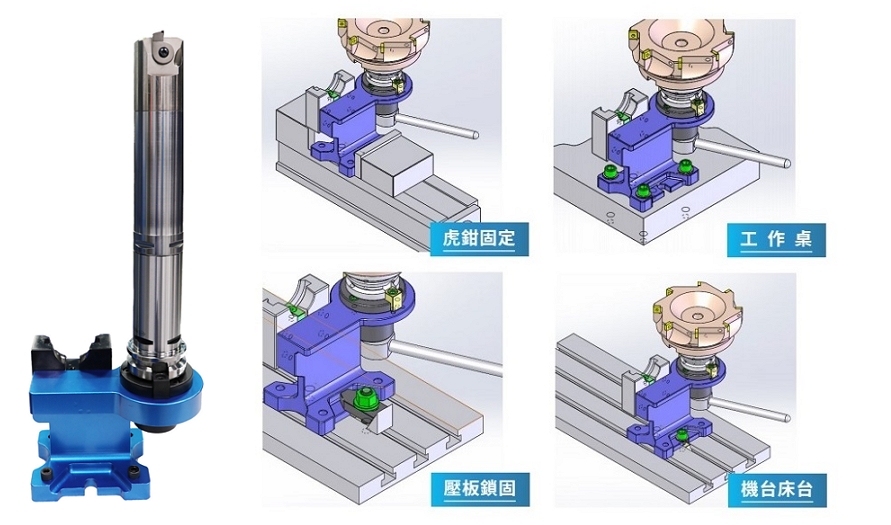

  • 底座專利設計,除使用於工作台上,也可用於設備上,利用虎鉗或壓板固定使用。
    (專利: M595557)
proimages/Products/Accessories/Assembly_Device_(SYIC)/Assembly_Device-zh-feature.jpg
series

鎖刀座


proimages/Products/Accessories/Assembly_Device_(SYIC)/Two-way_type-figure.jpg

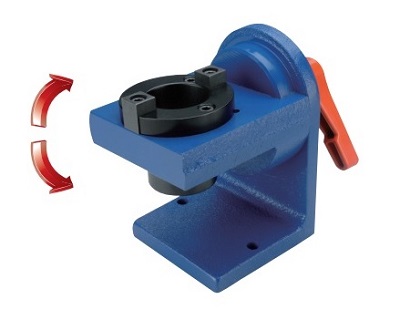

立臥式
MODEL NO.TYPE適用刀桿DHWP1P2TWEIGHT
(KGS)
300.20.10 AD-BT30-HV BT/SBT30 110 137.5 186 71 91 M8 4.36
300.20.11 AD-BT40-HV BT/SBT40 115 137.5 186 71 91 M8 4.38
300.20.12 AD-BT50-HV BT/SBT50 152.5 195.5 242 112 116 M10 10.90
300.20.31 AD-CAT40-HV CAT/SCAT40 115 137.5 186 71 91 M8 4.39
300.20.32 AD-CAT50-HV CAT/SCAT50 152.5 195.5 242 112 116 M10 10.96

proimages/Products/Accessories/Assembly_Device_(SYIC)/Vertical_type1-figure.jpg
立式
MODEL NO.TYPE適用刀桿DHWPTWEIGHT
(KGS)
300.21.10 AD-#30-V #30 100 150 110 90 M6 3.51
300.21.11 AD-#40-V #40 100 150 110 90 M6 2.85
300.21.12 AD-#50-V #50 115 190 160 130 M8 8.21

proimages/Products/Accessories/Assembly_Device_(SYIC)/Vertical_type2-figure.jpg
立式
MODEL NO.TYPE適用刀桿DHWPTWEIGHT
(KGS)
300.21.73 AD-63A-V HSK63A 100 150 110 90 M6 3.29
300.21.75 AD-100A-V HSK100A 115 190 160 130 M8 7.53
300.21.143 AD-C63-V PSC63 100 150 110 90 M6 3.32
series
series
PSC63 & HSK63 鎖刀座應用
