series:
PLHF POVERLOC SQUARE SHANK HIGH-FEED END MILLS
INCHES
MODEL NO. | TYPE | D | d | L | l1 | TEETH | S | ap max. | INSERT |
6612118 |
PLHF-1.00-1.00C-5.00-3SN9 |
1.00 |
1.00 |
5.00 |
2.50 |
3.00 |
0.75 |
0.04 |
SNKX09T3 |
6612117 |
PLHF-1.00-1.00C-8.00-2SN9 |
1.00 |
1.00 |
8.00 |
2.50 |
3.00 |
0.75 |
0.04 |
SNKX09T3 |
6712119 |
PLHF-1.25-1.25C-5.00-4SN9 |
1.25 |
1.25 |
5.00 |
2.50 |
4.00 |
0.75 |
0.04 |
SNKX09T3 |
6712120 |
PLHF-1.25-1.25C-8.00-3SN9 |
1.25 |
1.25 |
8.00 |
2.50 |
3.00 |
0.75 |
0.04 |
SNKX09T3 |
ACCESSORIES:
INSERT | INSERT SCREW | WRENCH |
SNKX09T3 |
M3.5-9.3-4.8-60 |
T10 |

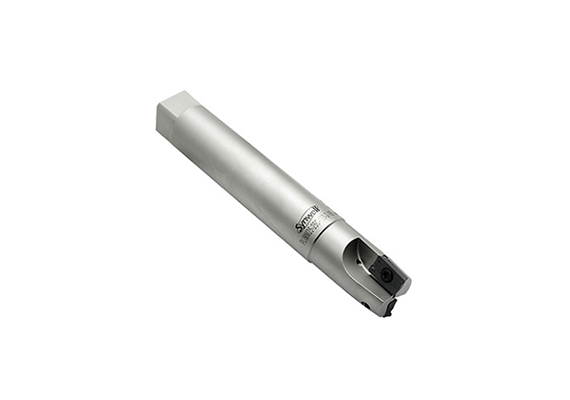

PLIM INDEXABLE END MILL CUTTER
INCHES-W/O Coolant
MODEL NO. | TYPE | D | d | L | l1 | TEETH | S | INSERT |
1633345 |
PLIM-.500-.500C-4.00-1-10 |
0.50 |
0.50 |
4.00 |
0.79 |
1 |
0.38 |
AP..1003 |
1655345 |
PLIM-.750-.750C-5.00-2-10 |
0.75 |
0.75 |
5.00 |
0.98 |
2 |
0.563 |
AP..1003 |
1666345 |
PLIM-1.00-1.00C-6.00-3-10 |
1.00 |
1.00 |
6.00 |
0.98 |
3 |
0.75 |
AP..1003 |
INCHES-Coolant Thru
MODEL NO. | TYPE | D | d | L | l1 | TEETH | S | INSERT |
1632345 |
PLIM-.500-.500-4.00-1-10 |
0.50 |
0.50 |
4.00 |
0.79 |
1 |
0.38 |
AP..1003 |
1654345 |
PLIM-.750-.750-5.00-2-10 |
0.75 |
0.75 |
5.00 |
0.98 |
2 |
0.563 |
AP..1003 |
1665345 |
PLIM-1.00-1.00-6.00-3-10 |
1.00 |
1.00 |
6.00 |
0.98 |
3 |
0.75 |
AP..1003 |
METRIC
MODEL NO. | TYPE | D | d | L | l1 | TEETH | S | INSERT |
154.503.1616.100 |
PLIM16-16-100-2-10 |
16 |
16 |
100 |
25 |
2 |
9.652 |
AP..1003 |
154.503.1616.120 |
PLIM16-16-120-2-10 |
16 |
16 |
120 |
25 |
2 |
9.652 |
AP..1003 |
154.503.1616.160 |
PLIM16-16-160-2-10 |
16 |
16 |
160 |
25 |
2 |
9.652 |
AP..1003 |
154.503.1616.200 |
PLIM16-16-200-2-10 |
16 |
16 |
200 |
25 |
2 |
9.652 |
AP..1003 |
154.503.2020.120 |
PLIM20-20-120-2-10 |
20 |
20 |
120 |
25 |
2 |
14.288 |
AP..1003 |
154.504.2020.120 |
PLIM20-20-120-3-10 |
20 |
20 |
120 |
25 |
3 |
14.288 |
AP..1003 |
154.503.2020.150 |
PLIM20-20-150-2-10 |
20 |
20 |
150 |
25 |
2 |
14.288 |
AP..1003 |
154.504.2020.150 |
PLIM20-20-150-3-10 |
20 |
20 |
150 |
25 |
3 |
14.288 |
AP..1003 |
154.503.2020.200 |
PLIM20-20-200-2-10 |
20 |
20 |
200 |
25 |
2 |
14.288 |
AP..1003 |
154.503.2120.150 |
PLIM21-20-150-2-10 |
21 |
20 |
150 |
25 |
2 |
14.288 |
AP..1003 |
154.503.2220.150 |
PLIM22-20-150-2-10 |
22 |
20 |
150 |
25 |
2 |
14.288 |
AP..1003 |
154.503.2525.150 |
PLIM25-25-150-2-10 |
25 |
25 |
150 |
25 |
2 |
19.05 |
AP..1003 |
154.504.2525.150 |
PLIM25-25-150-3-10 |
25 |
25 |
150 |
25 |
3 |
19.05 |
AP..1003 |
154.505.2525.150 |
PLIM25-25-150-4-10 |
25 |
25 |
150 |
25 |
4 |
19.05 |
AP..1003 |
154.505.2525.200 |
PLIM25-25-200-4-10 |
25 |
25 |
200 |
25 |
4 |
19.05 |
AP..1003 |
154.503.25425.150 |
PLIM1625.4-25-150-2-10 |
25.4 |
25 |
15 |
25 |
2 |
19.05 |
AP..1003 |
154.503.25425.200 |
PLIM1625.4-25-200-2-10 |
25.4 |
25 |
200 |
25 |
2 |
19.05 |
AP..1003 |
154.503.2625.150 |
PLIM26-25-150-2-10 |
26 |
25 |
150 |
25 |
2 |
19.05 |
AP..1003 |
154.503.2625.200 |
PLIM26-25-200-2-10 |
26 |
25 |
200 |
25 |
2 |
19.05 |
AP..1003 |
154.504.2725.150 |
PLIM27-25-150-3-10 |
27 |
25 |
150 |
25 |
3 |
19.05 |
AP..1003 |
154.505.2725.200 |
PLIM27-25-200-4-10 |
27 |
25 |
200 |
25 |
4 |
19.05 |
AP..1003 |
154.504.3232.150 |
PLIM32-32-150-3-10 |
32 |
32 |
150 |
40 |
3 |
19.05 |
AP..1003 |
154.506.3232.150 |
PLIM32-32-150-5-10 |
32 |
32 |
150 |
30 |
5 |
19.05 |
AP..1003 |
154.506.3232.200 |
PLIM32-32-200-5-10 |
32 |
32 |
200 |
30 |
5 |
19.05 |
AP..1003 |
154.504A.3232.150 |
PLIM32-32-150-3-16 |
32 |
32 |
150 |
40 |
3 |
19.05 |
AP..1604 |
154.503.3232.200 |
PLIM32-32-200-2-16 |
32 |
32 |
200 |
40 |
2 |
19.05 |
AP..1604 |
154.503.3232.250 |
PLIM32-32-250-2-16 |
32 |
32 |
250 |
40 |
2 |
19.05 |
AP..1604 |
ACCESSORIES:
INSERT | INSERT SCREW | WRENCH |
AP..1003 |
M2.5-6.45-3.7-60 |
T8 |
AP..1604 |
M4-10-5.7-60 |
T15 |

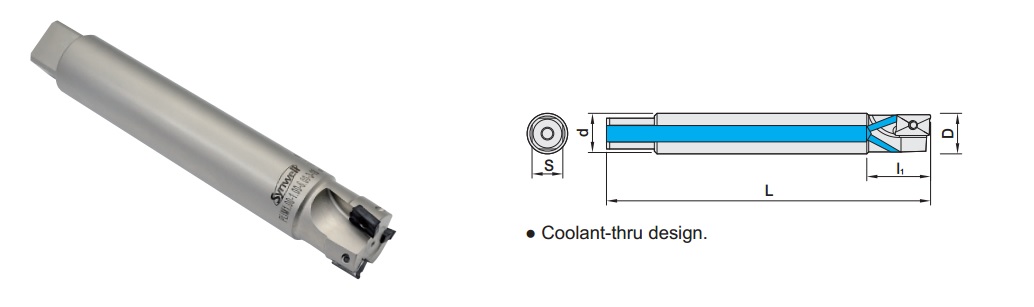

PLIM INDEXABLE END MILL CUTTER
MODEL NO. | TYPE | D | d | L | l1 | TEETH | S | INSERT |
154.503C.1616.100 |
PLIM16-16C-100-2-10 |
16 |
16 |
100 |
25 |
2 |
9.652 |
AP..1003 |
154.503C.1616.120 |
PLIM16-16C-120-2-10 |
16 |
16 |
120 |
25 |
2 |
9.652 |
AP..1003 |
154.503C.1616.160 |
PLIM16-16C-160-2-10 |
16 |
16 |
160 |
25 |
2 |
9.652 |
AP..1003 |
154.503C.1616.200 |
PLIM16-16C-200-2-10 |
16 |
16 |
200 |
25 |
2 |
9.652 |
AP..1003 |
154.503C.2020.120 |
PLIM20-20C-120-2-10 |
20 |
20 |
120 |
25 |
2 |
14.288 |
AP..1003 |
154.504C.2020.120 |
PLIM20-20C-120-3-10 |
20 |
20 |
120 |
25 |
3 |
14.288 |
AP..1003 |
154.503C.2020.150 |
PLIM20-20C-150-2-10 |
20 |
20 |
150 |
25 |
2 |
14.288 |
AP..1003 |
154.504C.2020.150 |
PLIM20-20C-150-3-10 |
20 |
20 |
150 |
25 |
3 |
14.288 |
AP..1003 |
154.503C.2020.200 |
PLIM20-20C-200-2-10 |
20 |
20 |
200 |
25 |
2 |
14.288 |
AP..1003 |
154.503C.2120.150 |
PLIM21-20C-150-2-10 |
21 |
20 |
150 |
25 |
2 |
14.288 |
AP..1003 |
154.503C.2220.150 |
PLIM22-20C-150-2-10 |
22 |
20 |
150 |
25 |
2 |
14.288 |
AP..1003 |
154.503C.2525.150 |
PLIM25-25C-150-2-10 |
25 |
25 |
150 |
25 |
2 |
19.05 |
AP..1003 |
154.504C.2525.150 |
PLIM25-25C-150-3-10 |
25 |
25 |
150 |
25 |
3 |
19.05 |
AP..1003 |
154.505C.2525.150 |
PLIM25-25C-150-4-10 |
25 |
25 |
150 |
25 |
4 |
19.05 |
AP..1003 |
154.505C.2525.200 |
PLIM25-25C-200-4-10 |
25 |
25 |
200 |
25 |
4 |
19.05 |
AP..1003 |
154.503C.25425.150 |
PLIM1625.4-25C-150-2-10 |
25.4 |
25 |
15 |
25 |
2 |
19.05 |
AP..1003 |
154.503C.25425.200 |
PLIM1625.4-25C-200-2-10 |
25.4 |
25 |
200 |
25 |
2 |
19.05 |
AP..1003 |
154.503C.2625.150 |
PLIM26-25C-150-2-10 |
26 |
25 |
150 |
25 |
2 |
19.05 |
AP..1003 |
154.503C.2625.200 |
PLIM26-25C-200-2-10 |
26 |
25 |
200 |
25 |
2 |
19.05 |
AP..1003 |
154.504C.2725.150 |
PLIM27-25C-150-3-10 |
27 |
25 |
150 |
25 |
3 |
19.05 |
AP..1003 |
154.505C.2725.200 |
PLIM27-25C-200-4-10 |
27 |
25 |
200 |
25 |
4 |
19.05 |
AP..1003 |
154.504C.3232.150 |
PLIM32-32C-150-3-10 |
32 |
32 |
150 |
40 |
3 |
19.05 |
AP..1003 |
154.506C.3232.150 |
PLIM32-32C-150-5-10 |
32 |
32 |
150 |
30 |
5 |
19.05 |
AP..1003 |
154.506C.3232.200 |
PLIM32-32C-200-5-10 |
32 |
32 |
200 |
30 |
5 |
19.05 |
AP..1003 |
154.504CA.3232.150 |
PLIM32-32C-150-3-16 |
32 |
32 |
150 |
40 |
3 |
19.05 |
AP..1604 |
154.503C.3232.200 |
PLIM32-32C-200-2-16 |
32 |
32 |
200 |
40 |
2 |
19.05 |
AP..1604 |
154.503C.3232.250 |
PLIM32-32C-250-2-16 |
32 |
32 |
250 |
40 |
2 |
19.05 |
AP..1604 |
154.505C.4032.150 |
PLIM40-32C-150-4-16 |
40 |
32 |
150 |
40 |
4 |
19.05 |
AP..1604 |
154.503C.4032.250 |
PLIM40-32C-250-4-16 |
40 |
32 |
250 |
40 |
4 |
19.05 |
AP..1604 |
ACCESSORIES:
INSERT | INSERT SCREW | WRENCH |
AP..1003 |
M2.5-6.45-3.7-60 |
T8 |
AP..1604 |
M4-10-5.7-60 |
T15 |

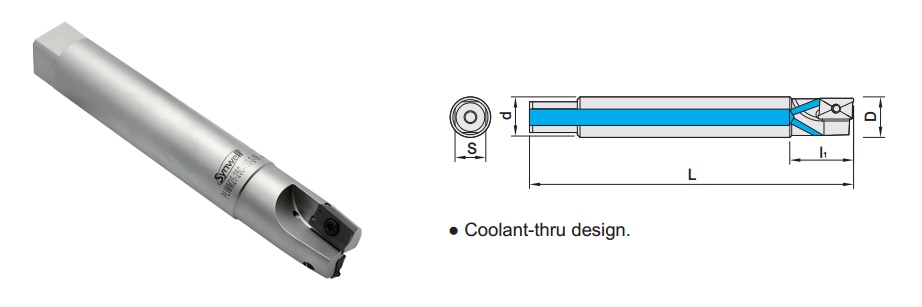

PLIMM INDEXABLE END MILL CUTTER
MODEL NO. | TYPE | D | d(h6) | L | l1 | TEETH | S | INSERT |
154.509.1616.120 |
PLIMM16-16-120-2-11 |
16 |
16 |
120 |
25 |
2 |
9.652 |
AP..1135 |
154.509.1616.160 |
PLIMM16-16-160-2-11 |
16 |
16 |
160 |
25 |
2 |
9.652 |
AP..1135 |
154.509.2019.150 |
PLIMM20-19-150-2-11 |
20 |
19 |
150 |
30 |
2 |
14.288 |
AP..1135 |
154.509.2019.200 |
PLIMM20-19-200-2-11 |
20 |
19 |
200 |
30 |
2 |
14.288 |
AP..1135 |
154.509.2020.120 |
PLIMM20-20-120-2-11 |
20 |
20 |
120 |
30 |
2 |
14.288 |
AP..1135 |
154.509.2020.150 |
PLIMM20-20-150-2-11 |
20 |
20 |
150 |
30 |
2 |
14.288 |
AP..1135 |
154.509.2020.200 |
PLIMM20-20-200-2-11 |
20 |
20 |
200 |
30 |
2 |
14.288 |
AP..1135 |
154.509.2120.150 |
PLIMM21-20-150-2-11 |
21 |
20 |
150 |
35 |
2 |
14.288 |
AP..1135 |
154.509.2220.150 |
PLIMM22-20-150-2-11 |
22 |
20 |
150 |
35 |
2 |
14.288 |
AP..1135 |
154.510.2525.150 |
PLIMM25-25-150-3-11 |
25 |
25 |
150 |
35 |
3 |
19.05 |
AP..1135 |
154.511.2525.150 |
PLIMM25-25-150-4-11 |
25 |
25 |
150 |
35 |
4 |
19.05 |
AP..1135 |
154.510.2525.200 |
PLIMM25-25-200-3-11 |
25 |
25 |
200 |
35 |
3 |
19.05 |
AP..1135 |
154.511.2525.200 |
PLIMM25-25-200-4-11 |
25 |
25 |
200 |
35 |
4 |
19.05 |
AP..1135 |
154.509.2525.150 |
PLIMM25-25-150-2-16 |
25 |
25 |
150 |
35 |
2 |
19.05 |
AP..1604 |
154.509.2525.200 |
PLIMM25-25-200-2-16 |
25 |
25 |
200 |
35 |
2 |
19.05 |
AP..1604 |
154.509.2525.300 |
PLIMM25-25-300-2-16 |
25 |
25 |
300 |
35 |
2 |
19.05 |
AP..1604 |
154.509.6825.150 |
PLIMM25.4-25-150-2-16 |
25.4 |
25 |
150 |
35 |
2 |
19.05 |
AP..1604 |
154.509.6825.200 |
PLIMM25.4-25-200-2-16 |
25.4 |
25 |
200 |
35 |
2 |
19.05 |
AP..1604 |
154.509.2625.150 |
PLIMM26-25-150-2-16 |
26 |
25 |
150 |
35 |
2 |
19.05 |
AP..1604 |
154.509.2625.200 |
PLIMM26-25-200-2-16 |
26 |
25 |
200 |
35 |
2 |
19.05 |
AP..1604 |
154.509.2725.150 |
PLIMM27-25-150-2-16 |
27 |
25 |
150 |
35 |
2 |
19.05 |
AP..1604 |
154.509.2725.200 |
PLIMM27-25-200-2-16 |
27 |
25 |
200 |
35 |
2 |
19.05 |
AP..1604 |
154.509.3232.150 |
PLIMM32-32-150-2-16 |
32 |
32 |
150 |
45 |
2 |
19.05 |
AP..1604 |
154.510.3232.150 |
PLIMM32-32-150-3-16 |
32 |
32 |
150 |
45 |
3 |
19.05 |
AP..1604 |
154.510.3232.250 |
PLIMM32-32-250-3-16 |
32 |
32 |
250 |
45 |
3 |
19.05 |
AP..1604 |
154.510.3232.300 |
PLIMM32-32-300-3-16 |
32 |
32 |
300 |
45 |
3 |
19.05 |
AP..1604 |
154.510.3532.200 |
PLIMM35-32-200-3-16 |
35 |
32 |
200 |
45 |
3 |
19.05 |
AP..1604 |
154.510.3532.250 |
PLIMM35-32-250-3-16 |
35 |
32 |
250 |
45 |
3 |
19.05 |
AP..1604 |
154.510.3532.300 |
PLIMM35-32-300-3-16 |
35 |
32 |
300 |
45 |
3 |
19.05 |
AP..1604 |
ACCESSORIES:
INSERT | INSERT SCREW | WRENCH |
AP..1135 |
M2.5-6.0-3.5-60 |
T8 |
AP..1604 |
M4-10-5.7-60 |
T15 |
PLIMM INDEXABLE END MILL CUTTER
MODEL NO. | TYPE | D | d(h6) | L | l1 | TEETH | S | INSERT |
154.509C.1616.120 |
PLIMM16-16C-120-2-11 |
16 |
16 |
120 |
30 |
2 |
9.652 |
AP..1135 |
154.509C.1616.160 |
PLIMM16-16C-160-2-11 |
16 |
16 |
160 |
30 |
2 |
9.652 |
AP..1135 |
154.509C.1716.150 |
PLIMM17-16C-150-2-11 |
17 |
16 |
150 |
30 |
2 |
9.652 |
AP..1135 |
154.509C.1820.100 |
PLIMM18-20C-100-2-11 |
18 |
20 |
100 |
28 |
2 |
9.652 |
AP..1135 |
154.509C.1820.150 |
PLIMM18-20C-150-2-11 |
18 |
20 |
150 |
35 |
2 |
9.652 |
AP..1135 |
154.509C.1920.150 |
PLIMM19-20C-150-2-11 |
19 |
20 |
150 |
35 |
2 |
9.652 |
AP..1135 |
154.509C.1920.200 |
PLIMM19-20C-200-2-11 |
19 |
20 |
200 |
35 |
2 |
9.652 |
AP..1135 |
154.510C.2020.120 |
PLIMM20-20C-120-3-11 |
20 |
20 |
120 |
35 |
3 |
14.288 |
AP..1135 |
154.510C.2020.150 |
PLIMM20-20C-150-3-11 |
20 |
20 |
150 |
35 |
3 |
14.288 |
AP..1135 |
154.510C.2020.200 |
PLIMM20-20C-200-3-11 |
20 |
20 |
200 |
35 |
3 |
14.288 |
AP..1135 |
154.510C.2120.150 |
PLIMM21-20C-150-3-11 |
20 |
20 |
150 |
35 |
3 |
14.288 |
AP..1135 |
154.510C.2220.150 |
PLIMM22-20C-150-3-11 |
21 |
20 |
150 |
35 |
3 |
14.288 |
AP..1135 |
154.510C.2320.150 |
PLIMM23-20C-150-3-11 |
22 |
20 |
150 |
35 |
3 |
14.288 |
AP..1135 |
154.510C.2425.125 |
PLIMM24-20C-125-3-11 |
23 |
20 |
125 |
35 |
3 |
19.05 |
AP..1135 |
154.511C.2525.150 |
PLIMM25-25C-150-4-11 |
24 |
25 |
150 |
35 |
4 |
19.05 |
AP..1135 |
154.511C.2625.150 |
PLIMM26-25C-150-4-11 |
25 |
25 |
150 |
35 |
4 |
19.05 |
AP..1135 |
154.511C.2725.150 |
PLIMM27-25C-150-4-11 |
26 |
25 |
150 |
35 |
4 |
19.05 |
AP..1135 |
154.511C.2885.150 |
PLIMM28-25C-150-4-11 |
27 |
25 |
150 |
35 |
4 |
19.05 |
AP..1135 |
154.511C.2925.150 |
PLIMM29-25C-150-4-11 |
28 |
25 |
150 |
35 |
4 |
19.05 |
AP..1135 |
154.511C.3032.150 |
PLIMM30-25C-150-4-11 |
29 |
25 |
150 |
35 |
4 |
19.05 |
AP..1135 |
154.511C.3132.150 |
PLIMM31-32C-150-4-11 |
30 |
32 |
150 |
45 |
4 |
19.05 |
AP..1135 |
154.512C.3232.150 |
PLIMM32-32C-150-5-11 |
31 |
32 |
150 |
45 |
5 |
19.05 |
AP..1135 |
154.512C.3332.150 |
PLIMM33-32C-150-5-11 |
32 |
32 |
150 |
45 |
5 |
19.05 |
AP..1135 |
154.512C.3432.150 |
PLIMM34-32C-150-5-11 |
33 |
32 |
150 |
45 |
5 |
19.05 |
AP..1135 |
154.512C.3532.150 |
PLIMM35-32C-150-5-11 |
34 |
32 |
150 |
45 |
5 |
19.05 |
AP..1135 |
154.513C.4032.150 |
PLIMM40-32C-150-6-11 |
40 |
32 |
150 |
45 |
6 |
19.05 |
AP..1135 |
154.513C.5032.150 |
PLIMM50-32C-150-6-11 |
50 |
32 |
150 |
45 |
6 |
19.05 |
AP..1135 |
154.509C.2525.150 |
PLIMM25-25C-150-2-16 |
25 |
25 |
150 |
40 |
2 |
19.05 |
AP..1604 |
154.509C.2525.220 |
PLIMM25-25C-220-2-16 |
25 |
25 |
220 |
40 |
2 |
19.05 |
AP..1604 |
154.509C.2525.300 |
PLIMM25-25C-300-2-16 |
25 |
25 |
300 |
40 |
2 |
19.05 |
AP..1604 |
154.509C.2625.150 |
PLIMM26-25C-150-2-16 |
26 |
25 |
150 |
40 |
2 |
19.05 |
AP..1604 |
154.510C.3232.150 |
PLIMM32-32C-150-3-16 |
32 |
32 |
150 |
45 |
3 |
19.05 |
AP..1604 |
154.510C.3232.200 |
PLIMM32-32C-200-3-16 |
32 |
32 |
200 |
45 |
3 |
19.05 |
AP..1604 |
154.510C.3232.250 |
PLIMM32-32C-250-3-16 |
32 |
32 |
250 |
45 |
3 |
19.05 |
AP..1604 |
154.510C.3232.300 |
PLIMM32-32C-300-3-16 |
32 |
32 |
300 |
45 |
3 |
19.05 |
AP..1604 |
154.510C.3332.150 |
PLIMM33-32C-150-3-16 |
33 |
32 |
150 |
45 |
3 |
19.05 |
AP..1604 |
154.510C.3532.200 |
PLIMM35-32C-200-3-16 |
35 |
32 |
200 |
45 |
3 |
19.05 |
AP..1604 |
154.510C.3532.250 |
PLIMM35-32C-250-3-16 |
35 |
32 |
250 |
45 |
3 |
19.05 |
AP..1604 |
154.150C.3532.300 |
PLIMM35-32C-300-3-16 |
35 |
32 |
300 |
45 |
3 |
19.05 |
AP..1604 |
154.511C.4032.150 |
PLIMM40-32C-150-4-16 |
40 |
32 |
150 |
45 |
4 |
19.05 |
AP..1604 |
154.511C.4032.200 |
PLIMM40-32C-200-4-16 |
40 |
32 |
200 |
45 |
4 |
19.05 |
AP..1604 |
ACCESSORIES:
INSERT | INSERT SCREW | WRENCH |
AP..1135 |
M2.5-6.0-3.5-60 |
T8 |
AP..1604 |
M4-10-5.7-60 |
T15 |

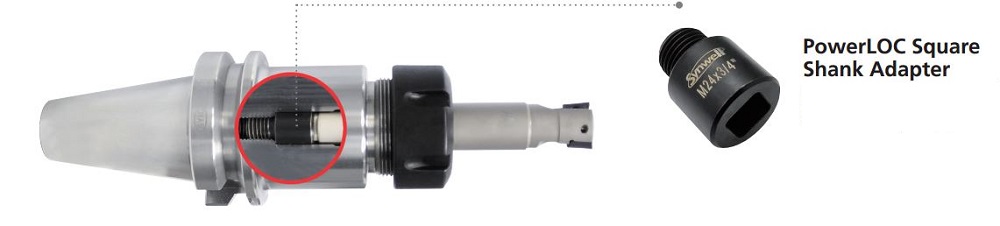

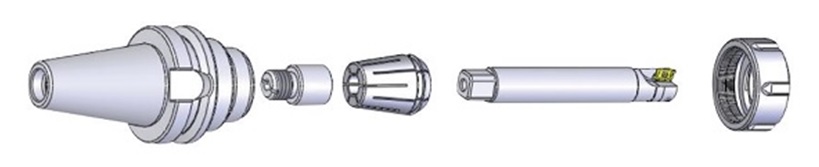

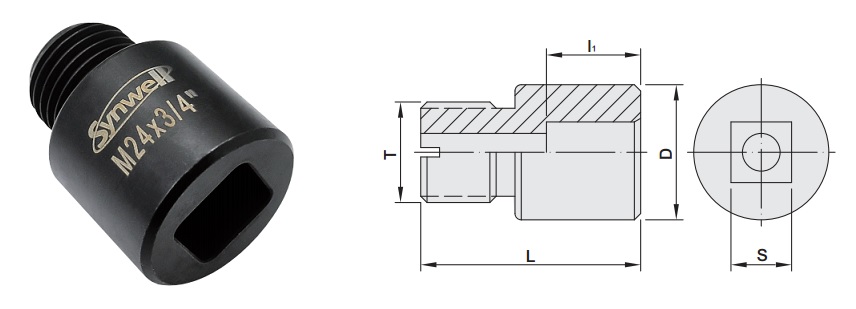

SQUARE SHANK ADAPTER (COOLANT THRU)
MODEL NO. | TYPE | L | l1 | D | S | T | WEIGHT (KGS) |
9398765 |
PLSS1/2" x M16 |
35 |
15 |
21.5 |
9.652 |
M16 x 2.0P |
0.03 |
9697764 |
PLSS3/4" x M16 |
35 |
15 |
21.5 |
14.288 |
M16 x 2.0P |
0.04 |
9396764 |
PLSS1/2" x M20 |
40 |
15 |
29 |
9.652 |
M20 x 2.0P |
0.12 |
9396763 |
PLSS3/4" x M20 |
40 |
15 |
29 |
14.288 |
M20 x 2.0P |
0.12 |
9396762 |
PLSS1" x M20 |
40 |
15 |
29 |
19.05 |
M20 x 2.0P |
0.12 |
9396766 |
PLSS1-1/4" x M24 |
40 |
15 |
34 |
19.05 |
M24 x 2.0P |
0.18 |
